Cavo diagnostico per veicoli Premium Deutsch J1939 a OBD II
Dettagli:
| Certificazione: | ISO9001, CE, CCC, RoHS, VDE |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5.000 |
|---|---|
| Prezzo: | 20 |
|
Informazioni dettagliate |
|||
| Voltaggio: | CC 300V | Resistenza di contatto: | 3,0 ohm MASSIMO |
|---|---|---|---|
| Materiale conduttore: | Rame | materiale della guaina: | PVC |
| Materiale isolante: | XLPE | Forma materiale: | Filo piatto |
| Temperatura di lavoro: | -20~80°c | Pece: | 4 mm |
| Tensione del veicolo: | 12V/24V | Tipo di connettore: | Tipo A/B |
| Conteggio dei pin: | 16 | Grado di protezione IP: | IP68 |
| Resistenza alle vibrazioni: | 20 g a 10-2000Hz | Profondità impermeabile: | 1,2 metri per 24 ore |
| Dimensioni: | 40*30*23 | ||
| Evidenziare: | Cavo Deutsch J1939 a OBD II,cablaggio diagnostico per veicoli,cavo diagnostico OBD II con garanzia |
||
Descrizione di prodotto

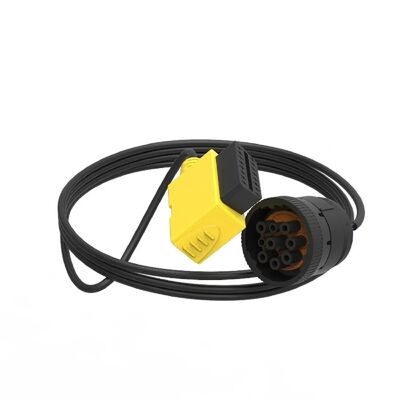

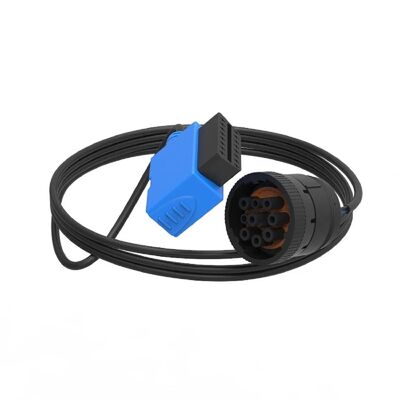

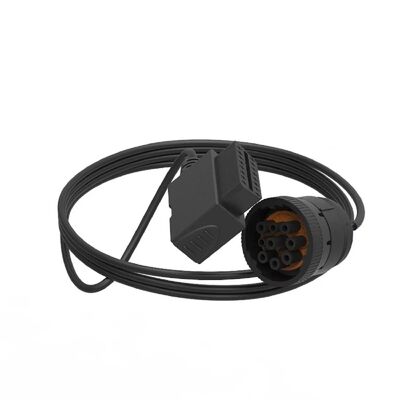

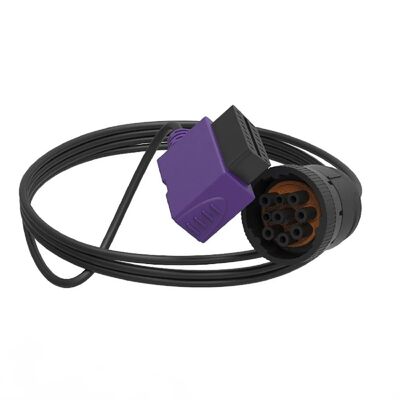

Cavo diagnostico per veicoli Premium Deutsch J1939 a OBD II
Assemblaggio cavo automobilistico Deutsch J1939 maschio a OBD II SAE J1962 femmina progettato per la diagnostica e i sistemi di comunicazione di veicoli pesanti.
Tensione nominale: DC 300V 5m ohm/10 ms
Resistenza di contatto: 3,0 ohm MAX
Test: Test al 100% di circuiti aperti, cortocircuiti e cablaggi errati
Conformità agli standard SAE
- J1708 - Comunicazioni seriali tra ECU su veicoli pesanti
- J1850 - Protocollo dati seriale con varianti VPW/PWM
- J1939 - Protocollo dati per veicoli commerciali pesanti
- J1962 - Connettore fisico per interfaccia OBD-II
- J1978 - Standard operativi minimi per strumenti di scansione OBD-II
- J1979 - Standard per modalità di test diagnostico
- J2012 - Codici di errore e definizioni
- Serie J2178 - Standard di messaggistica di rete e parametri dati
- J2284-3 - Livello fisico e di collegamento dati CAN a 500 kbit/s
- J2411 - Protocollo GMLAN (CAN a filo singolo) per veicoli GM
Specifiche connettore J1962
La specifica SAE J1962 fornisce due interfacce hardware standardizzate: Tipo A per veicoli a 12V e Tipo B per veicoli a 24V, caratterizzate da un design del connettore a forma di D a 16 pin.
| Numero pin | Descrizione |
|---|---|
| 1 | A discrezione del produttore |
| 2 | Bus SAE J1850 + (VPW / PWM) |
| 3 | A discrezione del produttore |
| 4 | Massa telaio |
| 5 | Massa segnale |
| 6 | CAN High (ISO 15765-4 e SAE J2284) |
| 7 | Linea K ISO 9141-2 / ISO 14230-4 |
| 8 | A discrezione del produttore |
| 9 | A discrezione del produttore |
| 10 | Bus SAE J1850 - (solo PWM) |
| 11 | A discrezione del produttore |
| 12 | A discrezione del produttore |
| 13 | A discrezione del produttore |
| 14 | CAN Low (ISO 15765-4 e SAE J2284) |
| 15 | Linea L ISO 9141-2 / ISO 14230-4 (Opzionale) |
| 16 | Alimentazione batteria veicolo: Tipo A 12V/4A, Tipo B 24V/2A |
Specifiche tecniche
Materiale: PA66, stagnato conforme ROHS
Temperatura di esercizio: -20°C a 80°C
Sovra-stampaggio: Personalizzato
Passo: 4mm
Tensione: 12V per auto, 24V per veicoli pesanti
Connettore DEUTSCH serie HD10
Connettore cilindrico termoplastico sigillato ambientalmente progettato per applicazioni gravose in camion, autobus, veicoli fuoristrada, gru e carrelli elevatori. Fornisce protezione contro acqua, polvere, oli, carburante, sale stradale e altri contaminanti.
Intervallo di temperatura: -40°C a +125°C
Resistenza alle vibrazioni: 20 G a 10-2000Hz per 2 ore
Grado di protezione IP: IP68 - impermeabile fino a 1,2 metri per 24 ore
| Cavità | Lunghezza totale A | Altezza totale ØB | Lunghezza totale C | Altezza totale ØD |
|---|---|---|---|---|
| 3 | 1,609 (40,87) | 1,069 (27,15) | 1,639 (41,63) | 0,851 (21,62) |
| 4 | 1,639 (41,63) | 1,595 (40,51) | 1,639 (41,63) | 1,281 (32,54) |
| 5 | 1,609 (40,87) | 1,218 (30,94) | 1,639 (41,63) | 1,001 (25,43) |
| 6 | 1,619 (41,12) | 1,453 (36,91) | 1,639 (41,63) | 1,141 (28,98) |
| 9 | 1,609 (40,87) | 1,593 (40,47) | 1,639 (41,63) | 1,281 (32,54) |
| Posizione | Dimensione contatto | Filettature posteriori | Spina | Prese in linea | Prese a flangia |
|---|---|---|---|---|---|
| 3 | 16 | no | HD16-3-16S | HD14-3-16P | - |
| 3 | 16 | sì | HD16-3-96S | HD14-3-96P | HD10-3-96P |
| 4 | 4/16 | sì | HD16-4-4S | - | HD10-4-4P |
| 5 | 16 | no | HD16-5-16S | HD14-5-16P | HD10-5-16P |
| 6 | 16 | sì | HD16-6-96S | HD14-6-96P | HD10-6-96P |
| 6 | 12 | sì | HD16-6-12S-B010 | HD14-6-12P | HD10-6-12P |
| 9 | 16 | no | HD16-9-16S | HD14-9-16P | HD10-9-16P |
| 9 | 16 | sì | HD16-9-96S | HD14-9-96P | HD10-9-96P |
| 9 (J1939) | 16 | sì | HD16-9-1939S | HD14-9-1939P | HD10-9-1939P |
