Cavo connettore Deutsch J1939 a OBD II Premium per veicoli
Dettagli:
| Certificazione: | ISO9001, CE, CCC, RoHS, VDE |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5.000 |
|---|---|
| Prezzo: | 50 |
|
Informazioni dettagliate |
|||
| Voltaggio: | CC 300V | Resistenza di contatto: | 3,0 ohm MASSIMO |
|---|---|---|---|
| Materiale conduttore: | Rame | materiale della guaina: | PVC |
| Materiale isolante: | XLPE | Forma materiale: | Filo piatto |
| Temperatura di lavoro: | -20~80°c | Pece: | 4 mm |
| Tensione del veicolo: | 12V/24V | Temperatura operativa: | -40ºC a +125ºC |
| Resistenza alle vibrazioni: | 20 g a 10-2000Hz | Valutazione di impermeabilità: | IP68 |
| profondità di immersione: | 1,2 metri per 24 ore | Tipo di connettore: | Serie tedesca HD10 |
| Conteggio dei pin: | 16 pin | ||
| Evidenziare: | Cavo Deutsch J1939 a OBD II,Cavo connettore diagnostico veicolo,Cablaggio OBD II nero |
||
Descrizione di prodotto

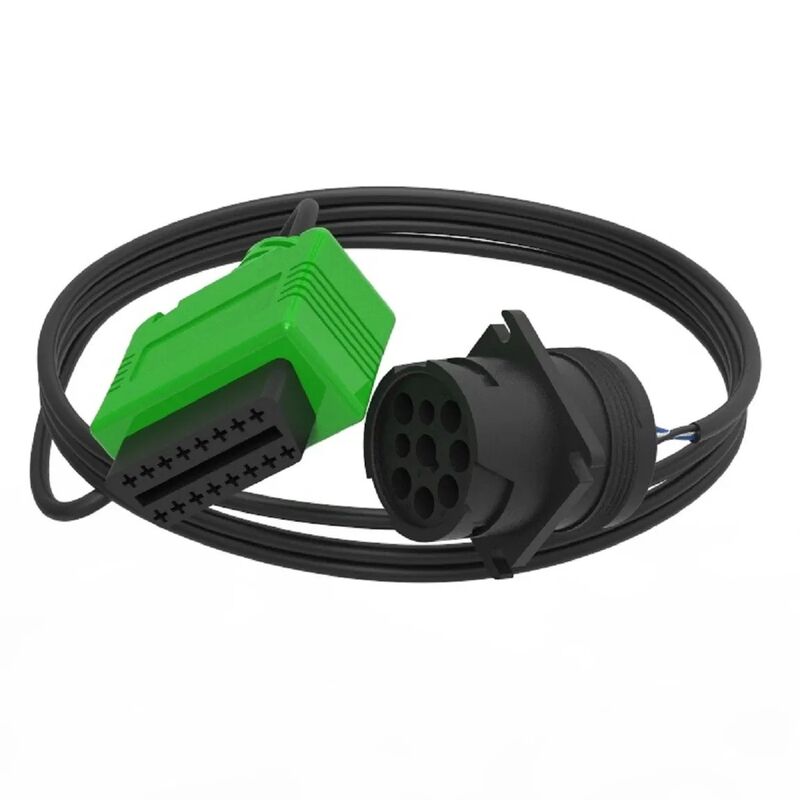

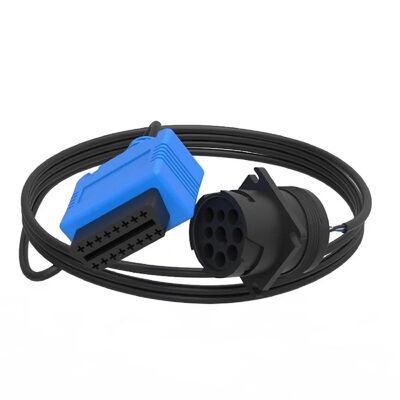

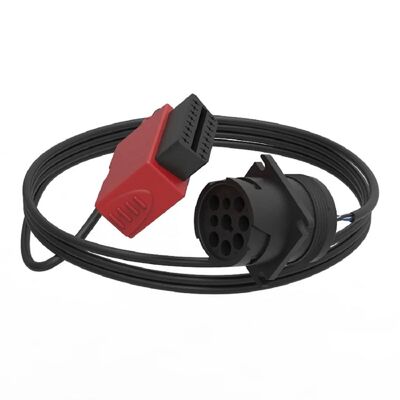

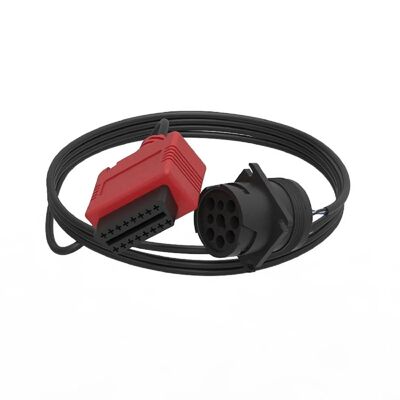

Premium Deutsch Black J1939 per il cavo di collegamento OBD II
Deutsch black J1939 Female to OBD II SAE J1962 Assemblaggio di cavi per autoveicoli femminile progettato per sistemi diagnostici e di comunicazione per veicoli pesanti.
tensione nominale:DC 300V 5m ohm/10 ms
Resistenza al contatto:3.0 ohm MAX
Controlli di qualità:100% di test aperti, brevi e mal cablati
Conformità alle norme SAE
- J1708:Comunicazioni seriali tra ECU dei veicoli pesanti
- J1850:Protocollo di dati seriali (10,4 kbit/s VPW o 41,6 kbit/s PWM)
- J1939:Protocollo dati per veicoli commerciali pesanti
- J1962:Specifica del connettore fisico per l'interfaccia OBD-II
- J1978:Norme operative minime per gli strumenti di scansione OBD-II
- J1979:Norme per le modalità di prova diagnostica
- J2012:Codici e definizioni di problemi
- Serie J2178:Standard di messaggio di rete e parametri dei dati
- J2284-3:500 kbit/s CAN livello di collegamento fisico e dati
- J2411:Protocollo GMLAN (single-wire CAN) per veicoli GM più recenti
J1962 Specifiche dei connettori
La specifica SAE J1962 fornisce due interfacce hardware standardizzate: Tipo A per veicoli a 12 V e Tipo B per veicoli a 24 V.Entrambi dispongono di connettori femminili a 16 pin a forma di D con scanalature a chiavi per evitare un accoppiamento errato.
| Numero di pin | Descrizione |
|---|---|
| 1 | Discretione del fabbricante |
| 2 | SAE J1850 Bus + (VPW/PWM) |
| 3 | Discretione del fabbricante |
| 4 | Terreno del telaio |
| 5 | Terreno di segnalazione |
| 6 | CAN alto (ISO 15765-4 e SAE J2284) |
| 7 | ISO 9141-2 / ISO 14230-4 Linea K |
| 8 | Discretione del fabbricante |
| 9 | Discretione del fabbricante |
| 10 | Autobus SAE J1850 - (solo PWM) |
| 11 | Discretione del fabbricante |
| 12 | Discretione del fabbricante |
| 13 | Discretione del fabbricante |
| 14 | CAN Basso (ISO 15765-4 e SAE J2284) |
| 15 | ISO 9141-2 / ISO 14230-4 L Linea (facoltativo) |
| 16 | Potenza della batteria del veicolo: tipo A 12V/4A, tipo B 24V/2A |
Specifiche tecniche
Materiale:PA66, in scatola placcata conforme alla ROHS
Temperatura di funzionamento:-20°C a 80°C
Superstampatura:Soluzioni personalizzate disponibili
Punto di lancio:4 mm
Voltaggio:12V per auto, 24V per veicoli pesanti
Connettore della serie DEUTSCH HD10
La serie HD presenta connettori cilindrici termoplastici sigillati per l'ambiente progettati per applicazioni pesanti in camion, autobus, veicoli da fondo, gru e carrelli elevatori.Fornisce protezione contro l'acqua, polvere, oli, carburante, sale stradale e altri contaminanti.
- Intervallo di temperatura:-40°C a +125°C, resistente a 20 cicli di prova
- Resistenza alle vibrazioni:20 G a 10-2000Hz per 2 ore in tre piani
- Classificazione IP:IP68 impermeabile - resiste all'immersione sotto 1,2 metri per 24 ore
Dimensioni della serie HD10
| Cavità | Lunghezza A (in/mm) | Altezza ØB (in/mm) | Lunghezza C (in/mm) | Altezza ØD (in/mm) |
|---|---|---|---|---|
| 3 | 1.609 (40.87) | 1.069 (27.15) | 1.639 (41.63) | 0.851 (21.62) |
| 4 | 1.639 (41.63) | 1.595 (40.51) | 1.639 (41.63) | 1.281 (32.54) |
| 5 | 1.609 (40.87) | 1.218 (30.94) | 1.639 (41.63) | 1.001 (25.43) |
| 6 | 1.619 (41.12) | 1.453 (36.91) | 1.639 (41.63) | 1.141 (28.98) |
| 9 | 1.609 (40.87) | 1.593 (40.47) | 1.639 (41.63) | 1.281 (32.54) |
Codici dei prodotti della serie HD10
| Posizione | Dimensione del contatto | Filati posteriori | Collegamento | Contenitore in linea | Flancella del recipiente |
|---|---|---|---|---|---|
| 3 | 16 | - No, no. | HD16-3-16S | HD14-3-16P | - |
| 3 | 16 | - Sì, sì. | HD16-3-96S | HD14-3-96P | HD10-3-96P |
| 4 | 4/16 | - Sì, sì. | HD16-4-4S | - | HD10-4-4P |
| 5 | 16 | - No, no. | HD16-5-16S | HD14-5-16P | HD10-5-16P |
| 6 | 16 | - Sì, sì. | HD16-6-96S | HD14-6-96P | HD10-6-96P |
| 6 | 12 | - Sì, sì. | HD16-6-12S-B010 | HD14-6-12P | HD10-6-12P |
| 9 | 16 | - No, no. | HD16-9-16S | HD14-9-16P | HD10-9-16P |
| 9 | 16 | - Sì, sì. | HD16-9-96S | HD14-9-96P | HD10-9-96P |
| 9 (J1939) | 16 | - Sì, sì. | HD16-9-1939S | HD14-9-1939P | HD10-9-1939P |
Profilo aziendale
- Società privata fondata nel 1999
- Volume delle vendite superiore a 16 milioni di USD dal 2017
- Specialista OEM & ODM con 250+ dipendenti su 7.260 metri quadrati
- Specializzata in soluzioni economiche e progettazione di imbracature di filo innovative
- Certificato IATF16949 (2016) e ISO 9001 (2015)
- Fornitore certificato UL con cablaggio n. E468011 e cavo n. E479323
Certificazioni
Domande frequenti
Puoi aiutarmi con la progettazione?
Sì, siamo un'azienda ODM/OEM specializzata in imbracature di filo e montaggio di cavi dal 1999.
Quando inizia l'assistenza alla progettazione?
Forniamo gli schizzi iniziali della soluzione per la discussione, quindi iniziamo la progettazione dettagliata dopo il preventivo e la conferma dell'ordine.
Come gestisci i problemi di qualità?
I nostri team di qualità e ingegneria rispondono ai problemi entro 72 ore, impegnati in partnership a lungo termine e servizio superiore.
Avete prodotti standard per ridurre i tempi di consegna?
Sì, manteniamo oltre 1000 set di stampi e 5000+ prodotti, con 20+ anni di specializzazione in imbracature.
Contattaci
Per ulteriori informazioni sui nostri cavi di connettore Deutsche J1939 a OBD II e soluzioni personalizzate, contattate il nostro team tecnico.
Vuoi conoscere maggiori dettagli su questo prodotto
