Cavo diagnostico femminile da J1939 a OBD II di alta qualità
Dettagli:
| Certificazione: | ISO9001, CE, CCC, RoHS, VDE |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5.000 |
|---|---|
| Prezzo: | 50 |
|
Informazioni dettagliate |
|||
| Voltaggio: | CC 300V | Resistenza di contatto: | 3,0 ohm MASSIMO |
|---|---|---|---|
| Materiale conduttore: | Rame | materiale della guaina: | PVC |
| Materiale isolante: | PVC | Forma materiale: | Filo tondo |
| Temperatura di lavoro: | -20~80°c | Pece: | 4 mm |
| Tensione del veicolo: | 12V per auto, 24V per veicoli pesanti | Temperatura operativa: | -40ºC a +125ºC |
| Resistenza alle vibrazioni: | 20 G da 10 a 2000 Hz | Grado di protezione IP: | IP68 |
| Profondità impermeabile: | 1,2 metri per 24 ore | Tipo di connettore: | Serie tedesca HD10 |
| Conteggio dei pin: | 16 pin | ||
| Evidenziare: | Cavo da J1939 a OBD II,cavo diagnostico femminile,Cablaggio OBD II |
||
Descrizione di prodotto

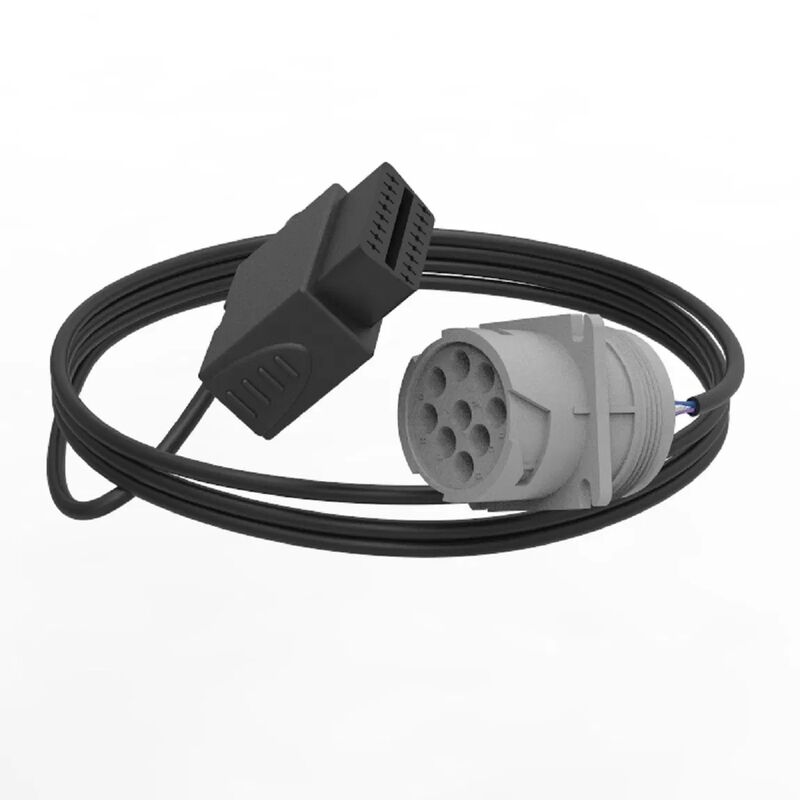

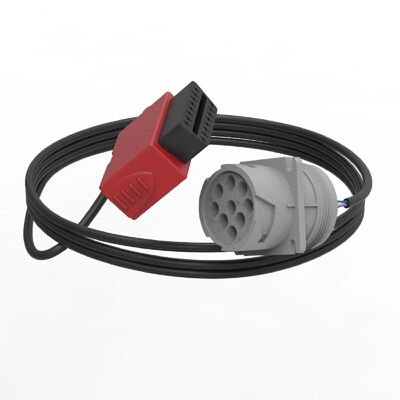

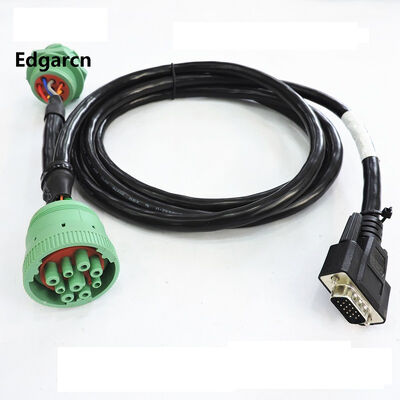

Cavo diagnostico J1939 a OBD II femmina di alta qualità
Assemblaggio cavo automobilistico Deutsch Gray J1939 femmina a OBD II SAE J1962 femmina
- Tensione: DC 300V 5m ohm/10 ms
- Resistenza di contatto: 3,0 ohm MAX
- Test di apertura, cortocircuito e cablaggio errato al 100%
Documentazione standard SAE
- J1708 - Definisce le comunicazioni seriali tra le ECU sui veicoli pesanti
- J1850 - Definisce il protocollo dati seriale con varianti VPW e PWM
- J1939 - Definisce il protocollo dati per veicoli commerciali pesanti
- J1962 - Definisce il connettore fisico per l'interfaccia OBD-II
- J1978 - Definisce gli standard operativi minimi per gli strumenti di scansione OBD-II
- J1979 - Definisce gli standard per le modalità di test diagnostico
- J2012 - Definisce i codici di errore e le definizioni
- J2178-1 - Definisce i formati dell'intestazione dei messaggi di rete
- J2178-2 - Fornisce definizioni dei parametri di dati
- J2178-3 - Definisce gli ID dei messaggi di rete per intestazioni a singolo byte
- J2178-4 - Definisce i messaggi di rete con intestazioni a tre byte
- J2284-3 - Definisce il livello fisico e di collegamento dati CAN a 500 kbit/s
- J2411 - Descrive il protocollo GMLAN per i veicoli GM più recenti
Specifiche del connettore J1962
La specifica SAE J1962 fornisce due interfacce hardware standardizzate: Tipo A e Tipo B. Entrambi sono connettori femmina a forma di D a 16 pin. Il Tipo A è utilizzato per veicoli a 12V, mentre il Tipo B è utilizzato per veicoli a 24V e presenta una marcatura blu.
| Numero pin | Descrizione |
|---|---|
| 1 | A discrezione del produttore |
| 2 | SAE J1850 Bus + (VPW / PWM) |
| 3 | A discrezione del produttore |
| 4 | Massa telaio |
| 5 | Massa segnale |
| 6 | CAN High (ISO 15765-4 e SAE J2284) |
| 7 | ISO 9141-2 / ISO 14230-4 Linea K |
| 8 | A discrezione del produttore |
| 9 | A discrezione del produttore |
| 10 | SAE J1850 Bus - (solo PWM) |
| 11 | A discrezione del produttore |
| 12 | A discrezione del produttore |
| 13 | A discrezione del produttore |
| 14 | CAN Low (ISO 15765-4 e SAE J2284) |
| 15 | ISO 9141-2 / ISO 14230-4 Linea L (Opzionale) |
| 16 | Alimentazione batteria veicolo: Tipo A 12V/4A, Tipo B 24V/2A |
Specifiche tecniche
- Materiale: PA66, stagnato conforme ROHS
- Temperatura di lavoro: da -20°C a 80°C
- Sovra-stampaggio: Personalizzato
- Passo: 4 mm
- Tensione: 12V per auto e 24V per veicoli pesanti
Connettore DEUTSCH serie HD10
La serie HD è un connettore cilindrico termoplastico sigillato ambientalmente progettato per applicazioni gravose in camion, autobus, veicoli fuoristrada, gru e carrelli elevatori. Fornisce protezione contro acqua, polvere, oli, carburante, sale, grasso e altri contaminanti.
- Temperatura operativa: da -40°C a +125°C
- Nessuna crepa, scheggiatura o perdita dopo 20 cicli di prova
- Resiste a 20 G di vibrazione a 10-2000Hz per 2 ore
- Grado IP68 - impermeabile fino a 1,2 metri per 24 ore
| Cavità | Lunghezza totale A | Altezza totale ØB | Lunghezza totale C | Altezza totale ØD |
|---|---|---|---|---|
| 3 | 1,609 (40,87) | 1,069 (27,15) | 1,639 (41,63) | 0,851 (21,62) |
| 4 | 1,639 (41,63) | 1,595 (40,51) | 1,639 (41,63) | 1,281 (32,54) |
| 5 | 1,609 (40,87) | 1,218 (30,94) | 1,639 (41,63) | 1,001 (25,43) |
| 6 | 1,619 (41,12) | 1,453 (36,91) | 1,639 (41,63) | 1,141 (28,98) |
| 9 | 1,609 (40,87) | 1,593 (40,47) | 1,639 (41,63) | 1,281 (32,54) |
Configurazione serie HD10
| Posizione | Dimensione contatto | Filettature posteriori | Spina | Ricettacolo in linea | Ricettacolo flangiato |
|---|---|---|---|---|---|
| 3 | 16 | no | HD16-3-16S | HD14-3-16P | - |
| 3 | 16 | sì | HD16-3-96S | HD14-3-96P | HD10-3-96P |
| 4 | 4/16 | sì | HD16-4-4S | - | HD10-4-4P |
| 5 | 16 | no | HD16-5-16S | HD14-5-16P | HD10-5-16P |
| 6 | 16 | sì | HD16-6-96S | HD14-6-96P | HD10-6-96P |
| 6 | 12 | sì | HD16-6-12S-B010 | HD14-6-12P | HD10-6-12P |
| 9 | 16 | no | HD16-9-16S | HD14-9-16P | HD10-9-16P |
| 9 | 16 | sì | HD16-9-96S | HD14-9-96P | HD10-9-96P |
| 9 (J1939) | 16 | sì | HD16-9-1939S | HD14-9-1939P | HD10-9-1939P |
Profilo aziendale
- Società a capitale privato, fondata nel 1999
- Volume di vendite superiore a 16 milioni di USD dal 2017
- Azienda OEM & ODM con oltre 250 dipendenti
- Struttura di 7.260 metri quadrati
- Specializzata in soluzioni economiche e design innovativo di cablaggi
- Certificata IATF16949 (2016) e ISO 9001 (2015)
- Fornitore certificato UL con numero di cablaggio E468011 e numero di cavo E479323
Certificazioni
Domande frequenti
Potete aiutarci con il design?
Sì, siamo un'azienda ODM/OEM specializzata in cablaggi e assemblaggi di cavi dal 1999.
Quando inizierete ad aiutarci con il design?
Forniamo soluzioni iniziali per la discussione, quindi iniziamo la progettazione dettagliata dopo la quotazione e la conferma dell'ordine.
Cosa succede in caso di problemi di qualità?
Il nostro team di qualità e ingegneria risponde entro 72 ore per risolvere tempestivamente eventuali problemi di qualità.
Avete prodotti standard per ridurre i tempi di consegna e i costi di attrezzaggio?
Sì, disponiamo di oltre 1000 set di stampi e oltre 5000 prodotti con oltre 20 anni di esperienza nei cablaggi.
Contattaci
Per maggiori informazioni sui nostri cavi diagnostici J1939 a OBD II e sulle soluzioni personalizzate di cablaggi, si prega di contattare il nostro team di vendita.
Vuoi conoscere maggiori dettagli su questo prodotto
