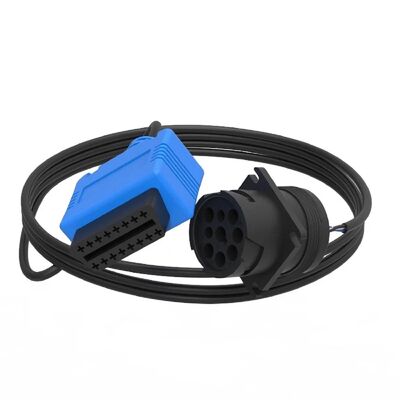

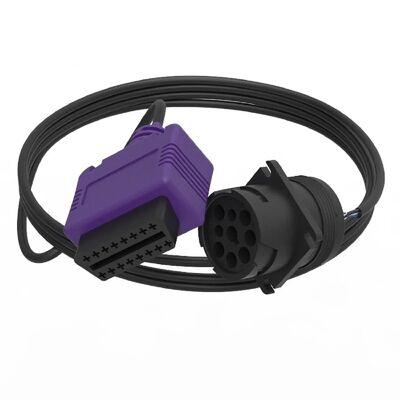

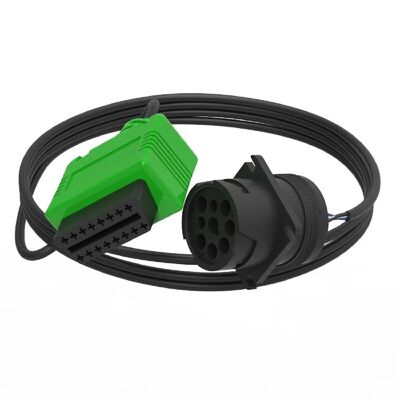

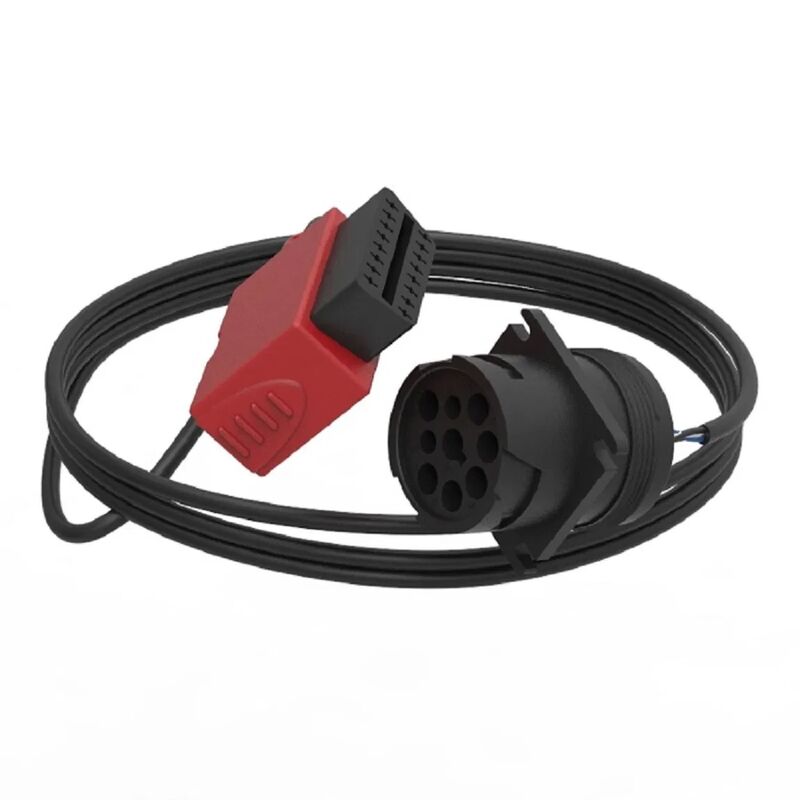

Cable di collegamento Premium J1939 a OBD II per veicoli
Dettagli:
| Certificazione: | ISO9001, CE, CCC, RoHS, VDE |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5.000 |
|---|---|
| Prezzo: | 35 |
|
Informazioni dettagliate |
|||
| Voltaggio: | CC 300V | Resistenza di contatto: | 3,0 ohm MASSIMO |
|---|---|---|---|
| Materiale conduttore: | Rame | materiale della guaina: | PVC |
| Materiale isolante: | XLPE | Forma materiale: | Filo piatto |
| Temperatura di lavoro: | -20~80°c | Pece: | 4 mm |
| Tensione del veicolo: | 12V per auto, 24V per veicoli pesanti | Temperatura operativa: | -40ºC a +125ºC |
| Resistenza alle vibrazioni: | 20 G da 10 a 2000 Hz | Grado di protezione IP: | IP68 |
| Profondità impermeabile: | 1,2 metri per 24 ore | Tipo di connettore: | Serie tedesca HD10 |
| Descrizione del perno: | A forma di D a 16 pin | ||
| Evidenziare: | Cavo da J1939 a OBD II,Cavo connettore diagnostico veicolo,Cablaggio OBD II |
||
Descrizione di prodotto
Cable di collegamento Premium J1939 a OBD II per veicoli
Deutsch J1939 Assemblaggio di cavi per autoveicoli da femmina a OBD II SAE J1962
Voltaggio:DC 300V 5m ohm/10 ms
Resistenza al contatto:3.0 ohm MAX
Esame:100% di test aperti, brevi e mal cablati
Documentazione delle norme SAE
- J1708- definisce le comunicazioni seriali tra ECU dei veicoli pesanti
- J1850- Define il protocollo di dati seriali con le varianti VPW/PWM
- J1939- Define il protocollo di dati per veicoli commerciali pesanti
- J1962- Definisce il connettore fisico per l'interfaccia OBD-II
- J1978- Definisce gli standard operativi minimi per gli strumenti di scansione OBD-II
- J1979- definisce gli standard per le modalità di test diagnostici
- J2012- Definisce codici e definizioni di problemi
- Dottore:- Definisce i formati di intestazione dei messaggi di rete
- J2178-2- Fornisce le definizioni dei parametri dei dati
- Classificazione:- Definisce gli ID dei frame per le intestazioni a singolo byte
- Classificazione:- Definisce i messaggi con tre byte di intestazione
- Possono essere utilizzati:- Definisce 500 kbit/s CAN livello fisico e di collegamento dati
- Fabbricazione- Descrive il protocollo GMLAN per i veicoli GM più recenti
J1962 Specifiche dei connettori
La specifica SAE J1962 fornisce due interfacce hardware standardizzate: il tipo A (12V) e il tipo B (24V).Entrambi sono dotati di connettori a 16 pin in forma di D con tipo B con un solco interrotto per evitare un accoppiamento errato.
| Numero di pin | Descrizione |
|---|---|
| 1 | Discretione del fabbricante |
| 2 | SAE J1850 Bus + (VPW/PWM) |
| 3 | Discretione del fabbricante |
| 4 | Terreno del telaio |
| 5 | Terreno di segnalazione |
| 6 | CAN alto (ISO 15765-4 e SAE J2284) |
| 7 | ISO 9141-2 / ISO 14230-4 Linea K |
| 8 | Discretione del fabbricante |
| 9 | Discretione del fabbricante |
| 10 | Autobus SAE J1850 - (solo PWM) |
| 11 | Discretione del fabbricante |
| 12 | Discretione del fabbricante |
| 13 | Discretione del fabbricante |
| 14 | CAN Basso (ISO 15765-4 e SAE J2284) |
| 15 | ISO 9141-2 / ISO 14230-4 L Linea (facoltativo) |
| 16 | Potenza della batteria del veicolo: tipo A 12V/4A, tipo B 24V/2A |
Materiale:PA66, in scatola placcata conforme alla ROHS
Temperatura di funzionamento:-20°C a 80°C
Superstampatura:Personalizzato
Punto di lancio:4 mm
Voltaggio:12V per auto, 24V per veicoli pesanti
Connettore della serie DEUTSCH HD10
La serie HD presenta connettori cilindrici termoplastici sigillati per l'ambiente progettati per applicazioni pesanti in camion, autobus, veicoli da fondo, gru e carrelli elevatori.Fornisce protezione contro l'acqua, polvere, oli, carburante, sale stradale, grasso e altri contaminanti.
- Intervallo di temperatura di funzionamento: da -40°C a +125°C
- Resiste a 20 cicli di prova da -40°C a +125°C senza crepe, frammenti o perdite
- Nessun danno meccanico dopo il test di vibrazione di 20 G a 10-2000 Hz per 2 ore
- Classificazione IP68 - impermeabile fino a 1,2 metri per 24 ore
| Cavità | Lunghezza totale A | Altezza complessiva ØB | Lunghezza totale C | Altezza complessiva ØD |
|---|---|---|---|---|
| 3 | 1.609 (40.87) | 1.069 (27.15) | 1.639 (41.63) | 0.851 (21.62) |
| 4 | 1.639 (41.63) | 1.595 (40.51) | 1.639 (41.63) | 1.281 (32.54) |
| 5 | 1.609 (40.87) | 1.218 (30.94) | 1.639 (41.63) | 1.001 (25.43) |
| 6 | 1.619 (41.12) | 1.453 (36.91) | 1.639 (41.63) | 1.141 (28.98) |
| 9 | 1.609 (40.87) | 1.593 (40.47) | 1.639 (41.63) | 1.281 (32.54) |
| Posizione | Dimensione del contatto | Filati posteriori | Collegamento | Contenitore in linea | Flancella del recipiente |
|---|---|---|---|---|---|
| 3 | 16 | - No, no. | HD16-3-16S | HD14-3-16P | - |
| 3 | 16 | - Sì, sì. | HD16-3-96S | HD14-3-96P | HD10-3-96P |
| 4 | 4/16 | - Sì, sì. | HD16-4-4S | - | HD10-4-4P |
| 5 | 16 | - No, no. | HD16-5-16S | HD14-5-16P | HD10-5-16P |
| 6 | 16 | - Sì, sì. | HD16-6-96S | HD14-6-96P | HD10-6-96P |
| 6 | 12 | - Sì, sì. | HD16-6-12S-B010 | HD14-6-12P | HD10-6-12P |
| 9 | 16 | - No, no. | HD16-9-16S | HD14-9-16P | HD10-9-16P |
| 9 | 16 | - Sì, sì. | HD16-9-96S | HD14-9-96P | HD10-9-96P |
| 9 (J1939) | 16 | - Sì, sì. | HD16-9-1939S | HD14-9-1939P | HD10-9-1939P |
