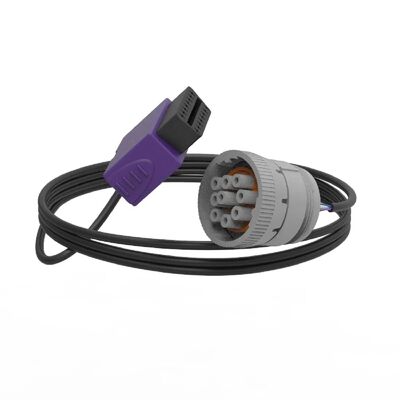

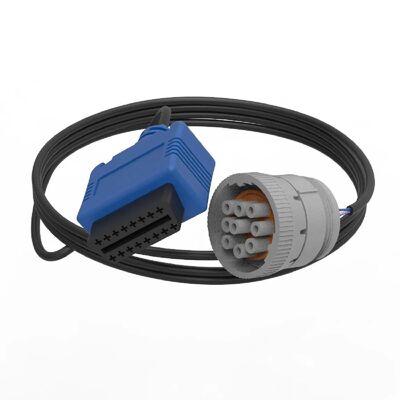

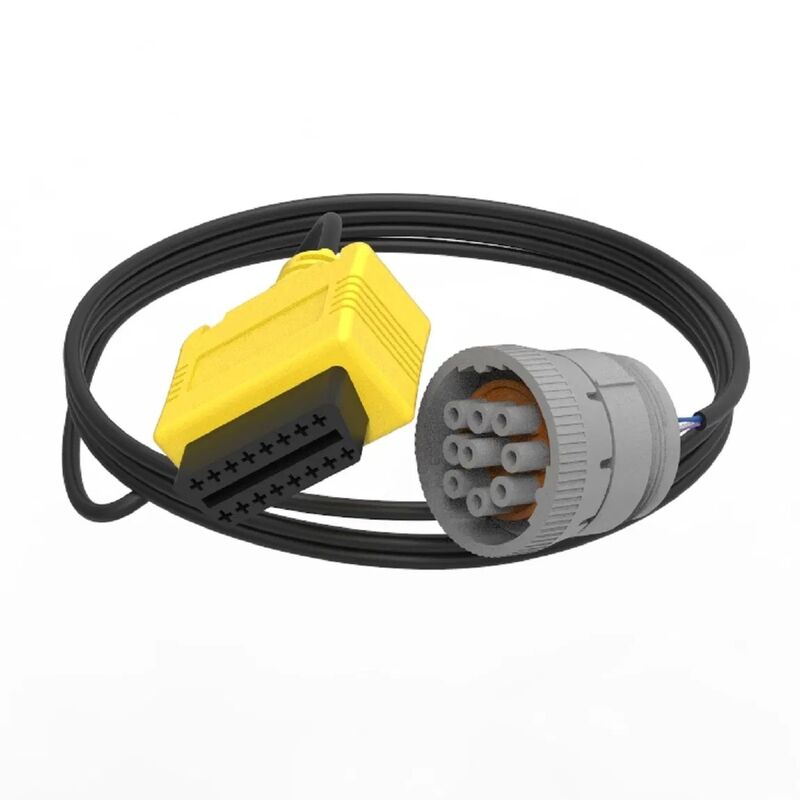

Te Connectivity Grigio J1939 Maschio a OBD II SAE J1962 Femmina
Dettagli:
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5.000 |
|---|---|
| Prezzo: | 100 |
|
Informazioni dettagliate |
|||
| Voltaggio: | CC 300V | Resistenza di contatto: | 3,0 ohm MASSIMO |
|---|---|---|---|
| Temperatura di lavoro: | -20~80°c | Pece: | 4 mm |
| Tensione del veicolo: | 12V per auto, 24V per veicoli pesanti | Materiale: | PA66, stagnato conforme a ROHS |
| Tipo di connettore: | Serie tedesca HD10 | Temperatura operativa: | -40ºC a +125ºC |
| Resistenza alle vibrazioni: | 20 G da 10 a 2000 Hz | Grado di protezione IP: | IP68 |
| Profondità impermeabile: | 1,2 metri per 24 ore | Cavità del connettore: | 3, 4, 5, 6, 9 |
| Dimensione del contatto: | 16, 4/16, 12 | Lunghezza totale A: | 1.609 (40.87) |
| Altezza totale ØB: | 1.069 (27.15) | ||
| Evidenziare: | Cavo diagnostico J1939 a OBD II,assemblaggio di cavi diagnostici per autoveicoli,Cavo J1939 maschio/J1962 femmina |
||
Descrizione di prodotto
TE Connectivity J1939 to OBD II Diagnostic Cable Assembly (Connessione TE J1939 al cablo diagnostico OBD II)
TE Connectivity Gray J1939 Maschio su OBD II SAE J1962 Assemblaggio di cavi diagnostici per autoveicoli femminile progettato per applicazioni su veicoli pesanti.
Specificità principali
- Tensione: DC 300V 5m ohm/10 ms
- Resistenza di contatto: 3,0 ohm MAX
- 100% di test aperti, brevi e con malconnessione
Documentazione delle norme SAE OBD-II
- J1708- definisce le comunicazioni seriali tra ECU dei veicoli pesanti
- J1850- Define il protocollo di dati seriali con le varianti VPW/PWM
- J1939- Define il protocollo di dati per veicoli commerciali pesanti
- J1962- Definisce il connettore fisico per l'interfaccia OBD-II
- J1978- Definisce gli standard operativi minimi per gli strumenti di scansione OBD-II
- J1979- definisce gli standard per le modalità di test diagnostici
- J2012- Definisce codici e definizioni di problemi
- Serie J2178- Definisce gli standard e i parametri dei messaggi di rete
- Possono essere utilizzati:- Definisce il livello di collegamento fisico e di dati CAN di 500 kbit/s
- Fabbricazione- Descrive il protocollo GMLAN per i veicoli GM più recenti
J1962 Specifiche dei connettori
La specifica SAE J1962 fornisce due interfacce hardware standardizzate: tipo A per veicoli a 12 V e tipo B per veicoli a 24 V.Entrambi sono dotati di connettori a 16 pin a forma di D con tipo B con un solco interrotto per la compatibilità.
Configurazione del pin
| Numero di pin | Descrizione |
|---|---|
| 1 | Discretione del fabbricante |
| 2 | SAE J1850 Bus + (VPW / PWM) |
| 3 | Discretione del fabbricante |
| 4 | Terreno del telaio |
| 5 | Terreno di segnalazione |
| 6 | CAN alto (ISO 15765-4 e SAE J2284) |
| 7 | ISO 9141-2 / ISO 14230-4 Linea K |
| 8 | Discretione del fabbricante |
| 9 | Discretione del fabbricante |
| 10 | Autobus SAE J1850 - (solo PWM) |
| 11 | Discretione del fabbricante |
| 12 | Discretione del fabbricante |
| 13 | Discretione del fabbricante |
| 14 | CAN Basso (ISO 15765-4 e SAE J2284) |
| 15 | ISO 9141-2 / ISO 14230-4 L Linea (facoltativo) |
| 16 | Potenza della batteria del veicolo: tipo A 12V/4A, tipo B 24V/2A |
Specifiche tecniche
Materiale: PA66, in scatola placcata conforme alla ROHS
Temperatura di lavoro: -20°C a 80°C
Superstampaggio: su misura
Passaggio: 4 mm
Tensione: 12V per auto e 24V per veicoli pesanti
Connettore della serie DEUTSCH HD10
La serie HD è dotata di connettori cilindrici in gomma di silicone termoplastici protetti dall'ambiente, progettati per applicazioni pesanti in camion, autobus, veicoli da fondo, gru,e carrelli elevatori. Fornisce protezione contro acqua, polvere, oli, carburante, sale stradale, grasso e contaminanti.
Caratteristiche delle prestazioni
- Temperatura di funzionamento: da -40°C a +125°C
- Nessuna crepa, frantumazione o perdita dopo 20 cicli di prova
- Resiste alle vibrazioni di 20 G a 10-2000 Hz per 2 ore
- Classificazione IP68 - impermeabile fino a 1,2 metri per 24 ore
Specifiche dimensionali
| Cavità | Lunghezza totale A | Altezza complessiva ØB | Lunghezza totale C | Altezza complessiva ØD |
|---|---|---|---|---|
| 3 | 1.609 (40.87) | 1.069 (27.15) | 1.639 (41.63) | 0.851 (21.62) |
| 4 | 1.639 (41.63) | 1.595 (40.51) | 1.639 (41.63) | 1.281 (32.54) |
| 5 | 1.609 (40.87) | 1.218 (30.94) | 1.639 (41.63) | 1.001 (25.43) |
| 6 | 1.619 (41.12) | 1.453 (36.91) | 1.639 (41.63) | 1.141 (28.98) |
| 9 | 1.609 (40.87) | 1.593 (40.47) | 1.639 (41.63) | 1.281 (32.54) |
Configurazione della serie HD10
| Posizione | Dimensione del contatto | Filati posteriori | Collegamento | Contenitore in linea | Flancella del recipiente |
|---|---|---|---|---|---|
| 3 | 16 | - No, no. | HD16-3-16S | HD14-3-16P | - |
| 3 | 16 | - Sì, sì. | HD16-3-96S | HD14-3-96P | HD10-3-96P |
| 4 | 4/16 | - Sì, sì. | HD16-4-4S | - | HD10-4-4P |
| 5 | 16 | - No, no. | HD16-5-16S | HD14-5-16P | HD10-5-16P |
| 6 | 16 | - Sì, sì. | HD16-6-96S | HD14-6-96P | HD10-6-96P |
| 6 | 12 | - Sì, sì. | HD16-6-12S-B010 | HD14-6-12P | HD10-6-12P |
| 9 | 16 | - No, no. | HD16-9-16S | HD14-9-16P | HD10-9-16P |
| 9 | 16 | - Sì, sì. | HD16-9-96S | HD14-9-96P | HD10-9-96P |
| 9 (J1939) | 16 | - Sì, sì. | HD16-9-1939S | HD14-9-1939P | HD10-9-1939P |
Profilo aziendale
- Società privata, fondata nel 1999
- Volume delle vendite oltre 16 milioni di USD dal 2017
- Azienda OEM & ODM con oltre 250 dipendenti
- 7Impianto di 260 metri quadrati
- Specializzata in soluzioni economiche e progettazione e produzione di imbracature di filo innovative
- Certificato IATF16949 (2016) e ISO 9001 (2015)
- Fornitore certificato UL con cablaggio n. E468011 e cavo n. E479323
Certificazioni
Domande frequenti
Puoi aiutarmi con la progettazione?
Sì, siamo una società ODM/OEM specializzata in imbracature di filo e montaggio di cavi dal 1999.
Quando inizierai ad aiutare a progettare?
Forniamo gli schizzi iniziali della soluzione per la discussione. Dopo il preventivo e l'ordine, procediamo con disegni dettagliati e conferma del cliente.
E se si verificano problemi di qualità?
Il nostro team di qualità e ingegneria risponde ai problemi di qualità entro 72 ore, impegnato in partnership a lungo termine e servizio superiore.
Avete prodotti standard per ridurre i tempi di consegna e i costi di attrezzatura?
Sì, manteniamo oltre 1000 serie di stampi, molti dei quali possono essere utilizzati direttamente per i progetti dei clienti.
Contattaci
Per ulteriori informazioni sui nostri assemblaggi di cavi diagnostici TE Connectivity J1939 to OBD II e altre soluzioni di imbracatura del filo, contattate il nostro team di vendita.
