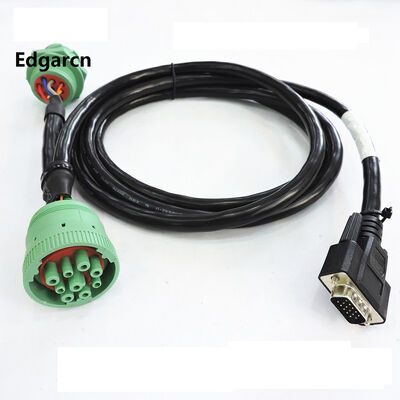

Cavo connettore J1939 a OBD II di alta qualità per veicoli
Dettagli:
| Certificazione: | ISO9001, CE, CCC, RoHS, VDE |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5.000 |
|---|---|
| Prezzo: | 100 |
|
Informazioni dettagliate |
|||
| Voltaggio: | CC 300V | Resistenza di contatto: | 3,0 ohm MASSIMO |
|---|---|---|---|
| Materiale conduttore: | Rame | materiale della guaina: | PVC |
| Materiale isolante: | XLPE | Forma materiale: | Filo piatto |
| Temperatura di lavoro: | -20~80°c | Pece: | 4 mm |
| Tensione del veicolo: | 12V per auto, 24V per veicoli pesanti | Tipo di connettore: | Tipo A (12 V), Tipo B (24 V) |
| Conteggio dei pin: | 16 pin | Temperatura operativa: | -40ºC a +125ºC |
| Resistenza alle vibrazioni: | 20 g a 10-2000Hz | Grado di protezione IP: | IP68 |
| Profondità impermeabile: | 1,2 metri per 24 ore | ||
| Evidenziare: | Cavo J1939 a OBD II per veicoli,Cavo connettore diagnostico veicolo,Cablaggio OBD II con garanzia |
||
Descrizione di prodotto

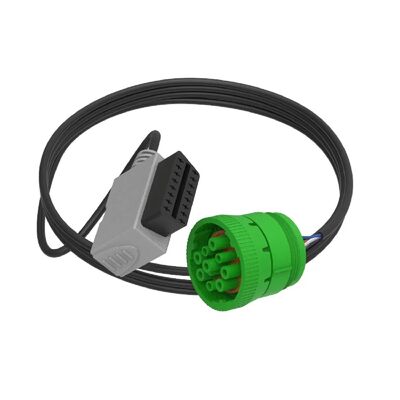

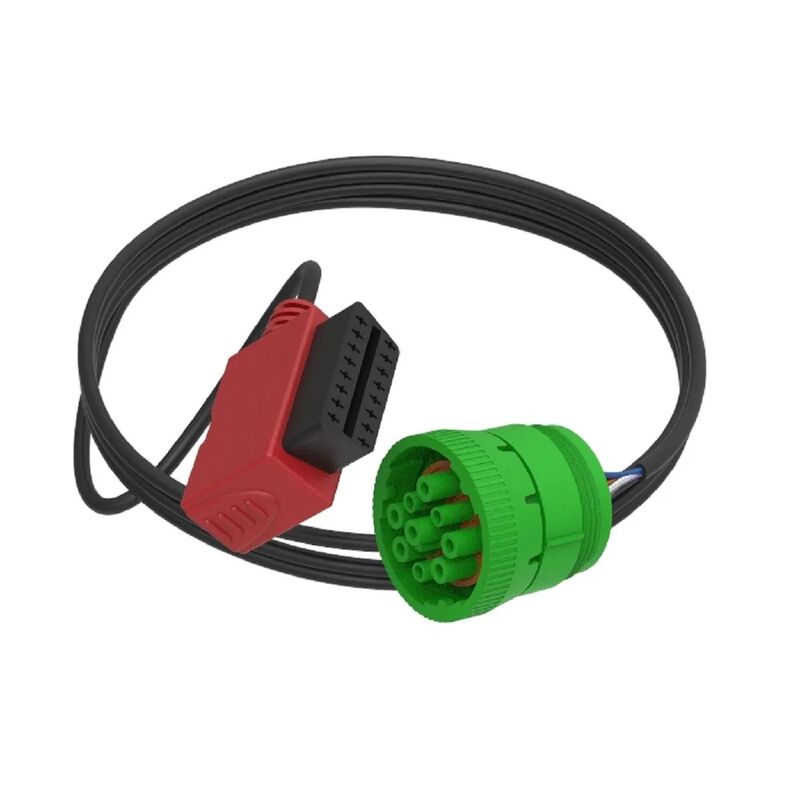

Cavo di collegamento da J1939 a OBD II di alta qualità per veicoli
Deutsch Green J1939 Maschio a OBD II SAE J1962 Femmina cablaggio per autoveicoli
- Tensione: DC 300V 5m ohm/10 ms
- Resistenza di contatto: 3,0 ohm MAX
- 100% di test aperti, brevi e mal cablati
Documentazione delle norme SAE
- J1708- definisce le comunicazioni seriali tra ECU dei veicoli pesanti
- J1850- Definisce il protocollo di dati seriali con le varianti VPW e PWM
- J1939- Define il protocollo di dati per veicoli commerciali pesanti
- J1962- Definisce il connettore fisico per l'interfaccia OBD-II
- J1978- Definisce gli standard operativi minimi per gli strumenti di scansione OBD-II
- J1979- definisce gli standard per le modalità di test diagnostici
- J2012- Definisce codici e definizioni di problemi
- Dottore:- Definisce i formati di intestazione dei messaggi di rete
- J2178-2- Fornisce le definizioni dei parametri dei dati
- Classificazione:- Definisce gli ID dei messaggi di rete
- Classificazione:- Definisce i messaggi di rete con tre byte header
- Possono essere utilizzati:- Definisce il livello di collegamento fisico e di dati CAN di 500 kbit/s
- Fabbricazione- Descrive il protocollo GMLAN per i veicoli GM più recenti
J1962 Specifiche dei connettori
La specifica SAE J1962 fornisce due interfacce hardware standardizzate: Tipo A e Tipo B. Entrambi sono connettori femminili a 16 pin a forma di D. Il tipo A viene utilizzato per veicoli a 12 V,mentre il tipo B è utilizzato per veicoli a 24 V e presenta una marcatura blu.
| Numero di pin | Descrizione |
|---|---|
| 1 | Discretione del fabbricante |
| 2 | SAE J1850 Bus + (VPW / PWM) |
| 3 | Discretione del fabbricante |
| 4 | Terreno del telaio |
| 5 | Terreno di segnalazione |
| 6 | CAN alto (ISO 15765-4 e SAE J2284) |
| 7 | ISO 9141-2 / ISO 14230-4 Linea K |
| 8 | Discretione del fabbricante |
| 9 | Discretione del fabbricante |
| 10 | Autobus SAE J1850 - (solo PWM) |
| 11 | Discretione del fabbricante |
| 12 | Discretione del fabbricante |
| 13 | Discretione del fabbricante |
| 14 | CAN Basso (ISO 15765-4 e SAE J2284) |
| 15 | ISO 9141-2 / ISO 14230-4 L Linea (facoltativo) |
| 16 | Potenza della batteria del veicolo: tipo A 12V/4A, tipo B 24V/2A |
Materiale:PA66, in scatola placcata conforme alla ROHS
Temperatura di funzionamento:-20°C a 80°C
Superstampatura:Personalizzato
Punto di lancio:4 mm
Voltaggio:12V per auto e 24V per veicoli pesanti
Connettore della serie DEUTSCH HD10
La serie HD è un connettore cilindrico termoplastico sigillato per l'ambiente progettato per applicazioni pesanti in camion, autobus, veicoli da fondo, gru e carrelli elevatori.Fornisce protezione dall'acqua, polvere, oli, carburante, sale stradale e altri contaminanti.
- Temperatura di funzionamento: da -40°C a +125°C
- Resiste a 20 cicli di prova da -40°C a +125°C senza crepe, frammenti o perdite
- Nessun sblocco o s'accoppiamento dopo la prova delle vibrazioni sinusoidali (20 G a 10-2000 Hz)
- Classificazione IP68 - impermeabile, resiste all'immersione in acqua di 1,2 metri per 24 ore
| Cavità | Lunghezza totale A | Altezza complessiva ØB | Lunghezza totale C | Altezza complessiva ØD |
|---|---|---|---|---|
| 3 | 1.609 (40.87) | 1.069 (27.15) | 1.639 (41.63) | 0.851 (21.62) |
| 4 | 1.639 (41.63) | 1.595 (40.51) | 1.639 (41.63) | 1.281 (32.54) |
| 5 | 1.609 (40.87) | 1.218 (30.94) | 1.639 (41.63) | 1.001 (25.43) |
| 6 | 1.619 (41.12) | 1.453 (36.91) | 1.639 (41.63) | 1.141 (28.98) |
| 9 | 1.609 (40.87) | 1.593 (40.47) | 1.639 (41.63) | 1.281 (32.54) |
Configurazione della serie HD10
| Posizione | Dimensione del contatto | Filati posteriori | Collegamento | Contenitore in linea | Flancella del recipiente |
|---|---|---|---|---|---|
| 3 | 16 | - No, no. | HD16-3-16S | HD14-3-16P | - |
| 3 | 16 | - Sì, sì. | HD16-3-96S | HD14-3-96P | HD10-3-96P |
| 4 | 4/16 | - Sì, sì. | HD16-4-4S | - | HD10-4-4P |
| 5 | 16 | - No, no. | HD16-5-16S | HD14-5-16P | HD10-5-16P |
| 6 | 16 | - Sì, sì. | HD16-6-96S | HD14-6-96P | HD10-6-96P |
| 6 | 12 | - Sì, sì. | HD16-6-12S-B010 | HD14-6-12P | HD10-6-12P |
| 9 | 16 | - No, no. | HD16-9-16S | HD14-9-16P | HD10-9-16P |
| 9 | 16 | - Sì, sì. | HD16-9-96S | HD14-9-96P | HD10-9-96P |
| 9 (J1939) | 16 | - Sì, sì. | HD16-9-1939S | HD14-9-1939P | HD10-9-1939P |
Profilo aziendale
- Società privata, fondata nel 1999
- Volume delle vendite oltre 16 milioni di USD dal 2017
- Azienda OEM & ODM con oltre 250 dipendenti
- 7Impianto di 260 metri quadrati
- Specializzata in soluzioni economiche e progettazione e produzione di imbracature di filo innovative
- Certificato IATF16949 (2016) e ISO 9001 (2015)
- Fornitore certificato UL con cablaggio n. E468011 e cavo n. E479323
Certificazioni
Domande frequenti
Puoi aiutarmi con la progettazione?
Sì, siamo una società ODM/OEM specializzata in imbracature di filo e montaggio di cavi dal 1999.
Quando inizierai ad aiutare a progettare?
Forniamo soluzioni iniziali per la discussione. Dopo il preventivo e l'ordine, iniziamo il progetto dettagliato e la conferma con il cliente.
E se si verificano problemi di qualità?
Il nostro team di qualità e ingegneria risponde ai problemi di qualità entro 72 ore.
Avete prodotti standard per ridurre i tempi di consegna e i costi di attrezzatura?
Sì, abbiamo oltre 1000 serie di stampi, alcuni dei quali possono essere utilizzati direttamente per i progetti dei clienti.
Contattaci
Per ulteriori informazioni sui nostri cavi di connettore J1939 a OBD II e altre soluzioni di imbracatura, contattate il nostro team di vendita.
