Cavo di collegamento ad alte prestazioni J1939 a OBD II per veicoli
Dettagli:
| Certificazione: | ISO9001, CE, CCC, RoHS, VDE |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5.000 |
|---|---|
| Prezzo: | 50 |
|
Informazioni dettagliate |
|||
| Modello n.: | J1939 Maschio grigio | Materiale conduttore: | Rame |
|---|---|---|---|
| materiale della guaina: | PVC | Materiale isolante: | XLPE |
| Forma materiale: | Filo piatto | Gamma di applicazione: | Lsoh |
| Specifica: | 40*30*23 | Temperatura di lavoro: | -20~80°c |
| Pece: | 4 mm | Voltaggio: | 12V per auto e 24V per veicoli pesanti |
| Temperatura operativa: | -40ºC a +125ºC | Resistenza alle vibrazioni: | 20 G da 10 a 2000 Hz |
| Grado di protezione IP: | IP68 | Profondità impermeabile: | 1,2 metri per 24 ore |
| Tipo di connettore: | Serie HD10 | ||
| Evidenziare: | Cavo di connettore J1939 a OBD II,Cavo di adattatore diagnostico del veicolo,connessione elettronica con garanzia |
||
Descrizione di prodotto

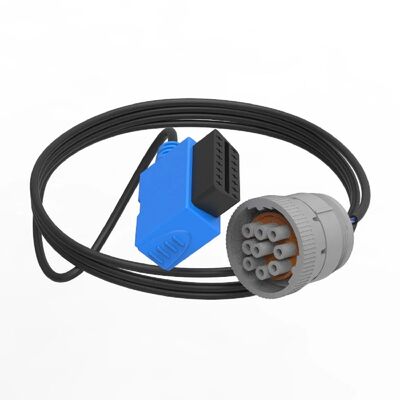

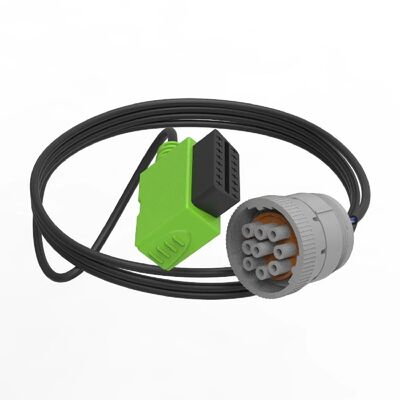

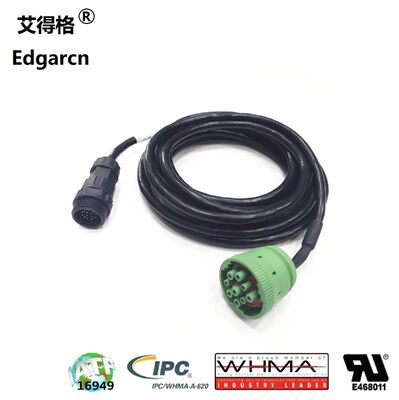

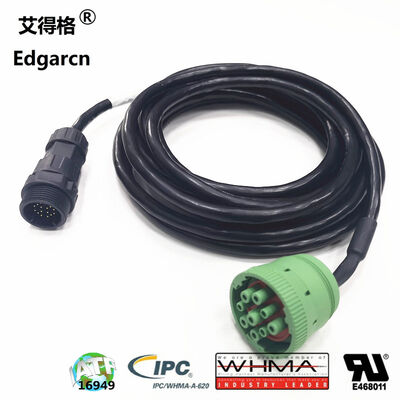

Cavo connettore J1939 a OBD II ad alte prestazioni per veicoli
Cavo automobilistico Deutsch Gray J1939 Femmina a OBD II SAE J1962 Femmina
Documentazione standard SAE
- J1708 - Definisce le comunicazioni seriali tra le ECU sui veicoli pesanti
- J1850 - Definisce il protocollo dati seriale con varianti VPW e PWM
- J1939 - Definisce il protocollo dati per veicoli commerciali pesanti
- J1962 - Definisce il connettore fisico per l'interfaccia OBD-II
- J1978 - Definisce gli standard minimi di funzionamento per gli strumenti di scansione OBD-II
- J1979 - Definisce gli standard per le modalità di test diagnostico
- J2012 - Definisce i codici di errore e le definizioni
- J2178-1 - Definisce i formati degli header dei messaggi di rete e le assegnazioni degli indirizzi fisici
- J2178-2 - Fornisce definizioni dei parametri dati
- J2178-3 - Definisce gli ID dei messaggi di rete per header a singolo byte
- J2178-4 - Definisce i messaggi di rete con header a tre byte
- J2284-3 - Definisce il livello fisico e di collegamento dati CAN a 500 kbit/s
- J2411 - Descrive il protocollo GMLAN utilizzato nei veicoli GM più recenti
Specifiche del connettore J1962
La specifica SAE J1962 fornisce due interfacce hardware standardizzate: Tipo A e Tipo B. Entrambe sono connettori femmina a 16 pin a forma di D, con il Tipo B che presenta una scanalatura interrotta per evitare accoppiamenti errati.
Configurazione pin
| Numero pin | Descrizione |
|---|---|
| 1 | A discrezione del produttore |
| 2 | SAE J1850 Bus + (VPW / PWM) |
| 3 | A discrezione del produttore |
| 4 | Massa telaio |
| 5 | Massa segnale |
| 6 | CAN High (ISO 15765-4 e SAE J2284) |
| 7 | ISO 9141-2 / ISO 14230-4 Linea K |
| 8 | A discrezione del produttore |
| 9 | A discrezione del produttore |
| 10 | SAE J1850 Bus - (solo PWM) |
| 11 | A discrezione del produttore |
| 12 | A discrezione del produttore |
| 13 | A discrezione del produttore |
| 14 | CAN Low (ISO 15765-4 e SAE J2284) |
| 15 | ISO 9141-2 / ISO 14230-4 Linea L (Opzionale) |
| 16 | Alimentazione batteria veicolo: Tipo A 12V/4A, Tipo B 24V/2A |
Specifiche tecniche
Materiale:PA66, stagnato conforme ROHS
Temperatura di lavoro: -20°C a 80°C
Sovra-stampaggio: Personalizzato
Passo: 4mm
Tensione: 12V per auto, 24V per veicoli pesanti
Connettore DEUTSCH Serie HD10
La serie HD è un connettore cilindrico termoplastico sigillato ambientalmente, progettato per applicazioni gravose in camion, autobus, veicoli fuoristrada, gru e carrelli elevatori. Fornisce protezione contro acqua, polvere, oli, carburante, sale stradale e altri contaminanti.
- Intervallo di temperatura operativa: da -40°C a +125°C
- Resiste a 20 cicli di prova da -40°C a +125°C senza crepe o perdite
- Resistente alle vibrazioni: 20 G a 10-2000Hz per 2 ore
- Grado IP68: Impermeabile fino a 1,2 metri per 24 ore
Dimensioni Serie HD10
| Cavità | Lunghezza totale A | Altezza totale ØB | Lunghezza totale C | Altezza totale ØD |
|---|---|---|---|---|
| 3 | 1,609 (40,87) | 1,069 (27,15) | 1,639 (41,63) | 0,851 (21,62) |
| 4 | 1,639 (41,63) | 1,595 (40,51) | 1,639 (41,63) | 1,281 (32,54) |
| 5 | 1,609 (40,87) | 1,218 (30,94) | 1,639 (41,63) | 1,001 (25,43) |
| 6 | 1,619 (41,12) | 1,453 (36,91) | 1,639 (41,63) | 1,141 (28,98) |
| 9 | 1,609 (40,87) | 1,593 (40,47) | 1,639 (41,63) | 1,281 (32,54) |
Configurazione Serie HD10
| Posizione | Dimensione contatto | Filettature posteriori | Spina | Prese in linea | Prese a flangia |
|---|---|---|---|---|---|
| 3 | 16 | no | HD16-3-16S | HD14-3-16P | - |
| 3 | 16 | sì | HD16-3-96S | HD14-3-96P | HD10-3-96P |
| 4 | 4/16 | sì | HD16-4-4S | - | HD10-4-4P |
| 5 | 16 | no | HD16-5-16S | HD14-5-16P | HD10-5-16P |
| 6 | 16 | sì | HD16-6-96S | HD14-6-96P | HD10-6-96P |
| 6 | 12 | sì | HD16-6-12S-B010 | HD14-6-12P | HD10-6-12P |
| 9 | 16 | no | HD16-9-16S | HD14-9-16P | HD10-9-16P |
| 9 | 16 | sì | HD16-9-96S | HD14-9-96P | HD10-9-96P |
| 9 (J1939) | 16 | sì | HD16-9-1939S | HD14-9-1939P | HD10-9-1939P |
Profilo aziendale
- Società a capitale privato fondata nel 1999
- Volume di vendite superiore a 16 milioni di USD dal 2017
- Azienda OEM & ODM con oltre 250 dipendenti
- Struttura di 7.260 metri quadrati
- Specializzata in soluzioni economiche e design innovativo di cablaggi
- Certificata IATF16949 (2016) e ISO 9001 (2015)
- Fornitore certificato UL con numero di cablaggio E468011 e numero di cavo E479323
Certificazioni
Domande frequenti
Potete aiutarci con il design?
Sì, siamo un'azienda ODM/OEM specializzata in assemblaggio di cablaggi e cavi dal 1999.
Quando iniziate il lavoro di progettazione?
Forniamo concetti di design iniziali per la discussione. Il lavoro di progettazione dettagliato inizia dopo la quotazione e la conferma dell'ordine.
Come gestite i problemi di qualità?
I nostri team di qualità e ingegneria rispondono ai problemi di qualità entro 72 ore, impegnati in relazioni a lungo termine con i clienti e un servizio superiore.
Avete prodotti standard per ridurre i tempi di consegna e i costi di attrezzaggio?
Sì, disponiamo di oltre 1000 set di stampi e oltre 5000 prodotti con oltre 20 anni di specializzazione nei cablaggi.
Contattaci
Per maggiori informazioni sui nostri cavi connettore J1939 a OBD II e sulle soluzioni di cablaggio personalizzate, si prega di contattare il nostro team di vendita.
