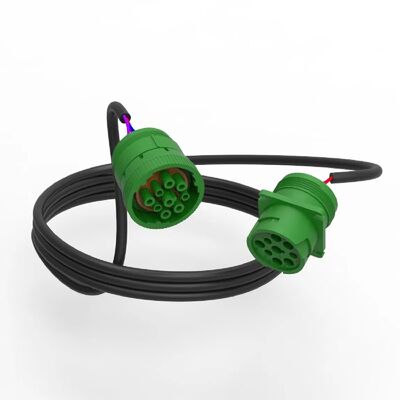

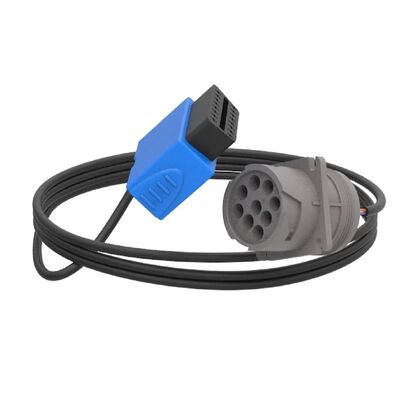

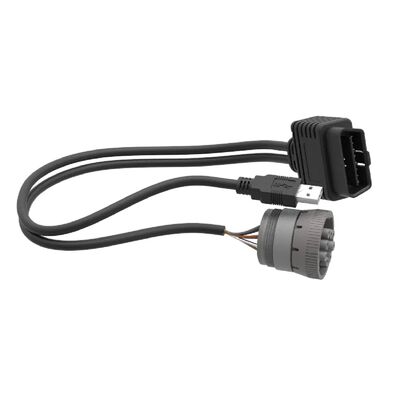

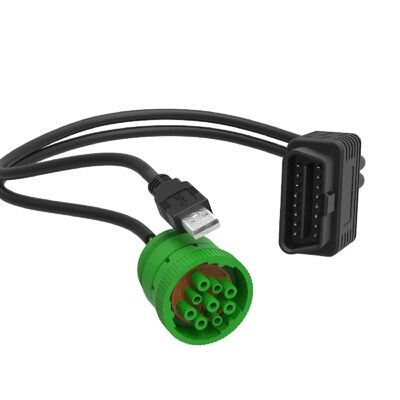

Assemblaggio cavo diagnostico J1939 ad alte prestazioni di Te Connectivity
Dettagli:
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5.000 |
|---|---|
| Prezzo: | 100 |
|
Informazioni dettagliate |
|||
| Voltaggio: | CC 300V | Resistenza di contatto: | 3,0 ohm MASSIMO |
|---|---|---|---|
| Temperatura operativa: | -40ºC a +125ºC | Resistenza alle vibrazioni: | 20 g a 10-2000Hz |
| Grado di protezione IP: | IP68 | Profondità impermeabile: | 1,2 metri per 24 ore |
| Dimensioni: | 40*30*23 | Dimensione della cavità 3: | 40,87 mm x 27,15 mm x 41,63 mm x 21,62 mm |
| Dimensione della cavità 4: | 41,63 mm x 40,51 mm x 41,63 mm x 32,54 mm | Dimensione della cavità 5: | 40,87 mm x 30,94 mm x 41,63 mm x 25,43 mm |
| Dimensione cavità 6: | 41,12 mm x 36,91 mm x 41,63 mm x 28,98 mm | Dimensione della cavità 9: | 40,87 mm x 40,47 mm x 41,63 mm x 32,54 mm |
| Dimensione contatti 16: | Serie HD16 | Dimensione contatti 12: | HD16-6-12S-B010 |
| Capacità produttiva: | 1000000 pezzi/mese | ||
| Evidenziare: | Assemblaggio cavo diagnostico J1939,Cablaggi Te Connectivity,Cablaggi elettronici ad alte prestazioni |
||
Descrizione di prodotto

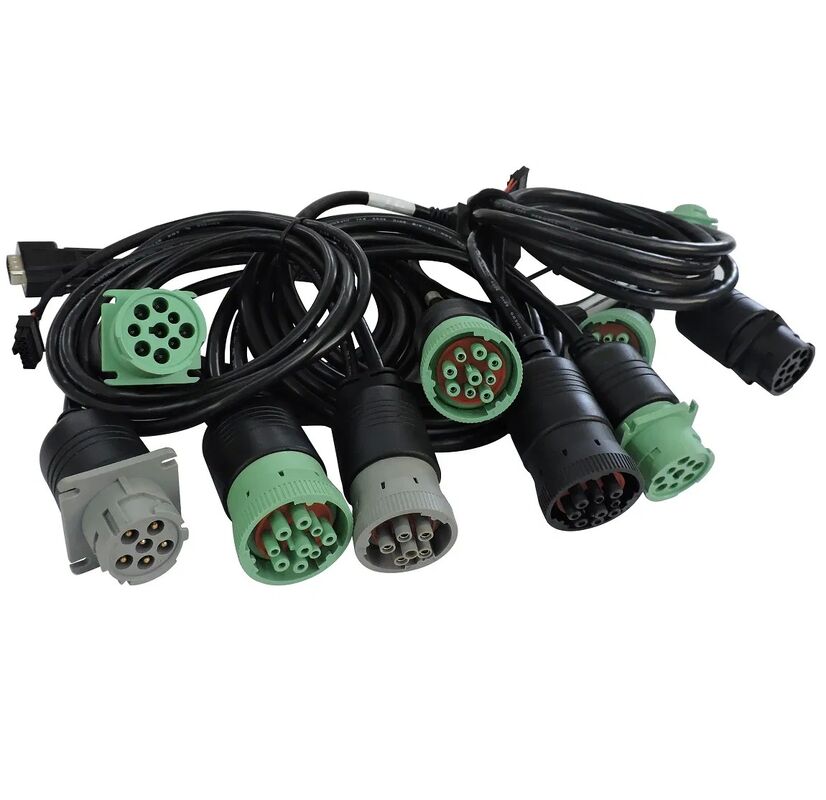

Assemblaggio cavo diagnostico J1939 ad alte prestazioni
Assemblaggio cavo diagnostico per autoveicoli TE Connectivity serie HD J1939 progettato per applicazioni di veicoli pesanti.
Specifiche elettriche
- Tensione: CC 300 V 5 m ohm/10 ms
- Resistenza di contatto: 3,0 ohm MAX
- Test di apertura, cortocircuito e cablaggio errato al 100%
Conformità agli standard SAE
- J1708 - Comunicazioni seriali tra ECU su veicoli pesanti
- J1850 - Protocollo dati seriale (10,4 kbit/s VPW o 41,6 kbit/s PWM)
- J1939 - Protocollo dati per veicoli commerciali pesanti
- J1962 - Connettore fisico per interfaccia OBD-II
- J1978 - Standard minimi per strumenti di scansione OBD-II
- J1979 - Standard per modalità di test diagnostiche
- J2012 - Codici di errore e definizioni
- J2178-1 - Formati di intestazione dei messaggi di rete e assegnazioni di indirizzi fisici
- J2178-2 - Definizioni dei parametri dati
- J2178-3 - ID dei messaggi di rete per intestazioni a singolo byte
- J2178-4 - Messaggi di rete con intestazioni a tre byte
- J2284-3 - CAN a 500 kbit/s Livello fisico e di collegamento dati
- J2411 - Protocollo GMLAN (CAN a filo singolo) per veicoli GM più recenti
Caratteristiche del connettore DEUTSCH serie HD10
Connettore cilindrico in termoplastica con guarnizione in gomma siliconica, sigillato ermeticamente, progettato per un assemblaggio più rapido e semplice nei settori dei veicoli pesanti, inclusi camion, autobus, veicoli fuoristrada, gru e carrelli elevatori.
- Protezione ambientale: Contatti protetti da acqua, polvere, oli lubrificanti, carburante, sale stradale, grasso, fango e altri contaminanti
- Intervallo di temperatura: Funzionamento da -40°C a +125°C, nessuna screpolatura, scheggiatura o perdita dopo 20 cicli di prova
- Resistenza alle vibrazioni: Nessuno sblocco o disconnessione dopo livelli di vibrazione sinusoidale di 20 G da 10 a 2000 Hz in tre piani per 2 ore
- Grado di protezione IP68: Impermeabile, resiste all'immersione in 1,2 metri d'acqua per 24 ore
Dimensioni del connettore
| Cavità | Lunghezza totale A (mm) | Altezza totale ØB (mm) | Lunghezza totale C (mm) | Altezza totale ØD (mm) |
|---|---|---|---|---|
| 3 | 40,87 | 27,15 | 41,63 | 21,62 |
| 4 | 41,63 | 40,51 | 41,63 | 32,54 |
| 5 | 40,87 | 30,94 | 41,63 | 25,43 |
| 6 | 41,12 | 36,91 | 41,63 | 28,98 |
| 9 | 40,87 | 40,47 | 41,63 | 32,54 |
Specifiche del prodotto serie HD10
| Posizione | Dimensione contatto | Filettature posteriori | Spina | Ricettacolo in linea | Ricettacolo flangiato |
|---|---|---|---|---|---|
| 3 | 16 | no | HD16-3-16S | HD14-3-16P | - |
| 3 | 16 | sì | HD16-3-96S | HD14-3-96P | HD10-3-96P |
| 4 | 4/16 | sì | HD16-4-4S | - | HD10-4-4P |
| 5 | 16 | no | HD16-5-16S | HD14-5-16P | HD10-5-16P |
| 6 | 16 | sì | HD16-6-96S | HD14-6-96P | HD10-6-96P |
| 6 | 12 | sì | HD16-6-12S-B010 | HD14-6-12P | HD10-6-12P |
| 9 | 16 | no | HD16-9-16S | HD14-9-16P | HD10-9-16P |
| 9 | 16 | sì | HD16-9-96S | HD14-9-96P | HD10-9-96P |
| 9 (J1939) | 16 | sì | HD16-9-1939S | HD14-9-1939P | HD10-9-1939P |
Profilo aziendale
- Società a capitale privato, fondata nel 1999
- Volume di vendite superiore a 16 milioni di USD dal 2017
- Azienda OEM & ODM con oltre 250 dipendenti, stabilimento di 7260 mq
- Specializzata in soluzioni economiche e progettazione e produzione innovative di cablaggi
- Certificata IATF16949 (2016) e ISO 9001 (2015)
- Fornitore certificato UL con numero di cablaggio E468011 e numero di cavo E479323
Certificazioni
Domande frequenti
Potete aiutarci con la progettazione?
Sì, siamo un'azienda ODM/OEM specializzata in cablaggi e assemblaggi di cavi dal 1999.
Quando iniziate l'assistenza alla progettazione?
Forniamo concetti di progettazione iniziali per la discussione. Dopo il preventivo e l'ordine, creiamo disegni dettagliati e li confermiamo con il cliente.
Come gestite i problemi di qualità?
I nostri team di qualità e ingegneria rispondono ai problemi di qualità entro 72 ore, impegnati in partnership a lungo termine e un servizio superiore.
Avete prodotti standard per ridurre i tempi di consegna e i costi di attrezzaggio?
Sì, disponiamo di oltre 1000 set di stampi, molti dei quali possono essere utilizzati direttamente per i progetti dei clienti. Il nostro team ha oltre 20 anni di esperienza con oltre 5000 prodotti.
Contattaci
Per maggiori informazioni sui nostri assemblaggi di cavi diagnostici J1939 e sulle soluzioni di cablaggio personalizzate, contattare il nostro team tecnico.
