Gruppo cavo diagnostico automobilistico SAE J1962 OBD II
Dettagli:
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5.000 |
|---|---|
| Prezzo: | 100 |
|
Informazioni dettagliate |
|||
| Voltaggio: | CC 300V | Resistenza di contatto: | 3,0 ohm MASSIMO |
|---|---|---|---|
| Temperatura di lavoro: | -20~80°c | Pece: | 4 mm |
| Materiale: | PA66, stagnato conforme a ROHS | Tipo di connettore: | Tipo A (12 V) e Tipo B (24 V) |
| Conteggio dei pin: | 16 pin | Alimentazione della batteria del veicolo: | 12 V/4 A (Tipo A), 24 V/2 A (Tipo B) |
| PUÒ Alto: | ISO 15765-4 e SAE J2284 | CAN Basso: | ISO 15765-4 e SAE J2284 |
| Linea K: | ISO 9141-2 / ISO 14230-4 | Linea L: | ISO 9141-2 / ISO 14230-4 (opzionale) |
| Telaio frantumato: | Pin 4 | Massa del segnale: | Perno 5 |
| Capacità produttiva: | 1000000 pezzi al mese | ||
| Evidenziare: | Cavo SAE J1962-OBD II,con una lunghezza massima non superiore a 50 mm,Assemblaggio cavo diagnostico OBD II |
||
Descrizione di prodotto
SAE J1962 OBD II Assemblaggio di cavi diagnostici per autoveicoli
Cable di diagnostica professionale SAE J1962 OBD II per autoveicoli progettato per la diagnostica e la comunicazione affidabili dei veicoli.
Voltaggio:DC 300V 5m ohm/10 ms
Resistenza al contatto:3.0 ohm MAX
Esame:100% di test aperti, brevi e mal cablati
Documentazione delle norme SAE
Conforme alle norme SAE complete per i sistemi OBD-II:
- J1708:Definisce le comunicazioni seriali tra ECU dei veicoli pesanti
- J1850:Definisce il protocollo di dati seriali con varianti VPW (10,4 kbit/s) e PWM (41,6 kbit/s)
- J1939:Define il protocollo dati per veicoli commerciali pesanti
- J1962:Definisce il connettore fisico utilizzato per l'interfaccia OBD-II
- J1978:Define gli standard operativi minimi per gli strumenti di scansione OBD-II
- J1979:Definisce gli standard per le modalità di prova diagnostica
- J2012:Definisce gli standard, i codici di errore e le definizioni
- Serie J2178:Definisce i formati dei messaggi di rete, i parametri dei dati e gli ID dei frame
- J2284-3:Definisce 500 kbit/s CAN livello di collegamento fisico e dati
- J2411:Descrive il protocollo GMLAN (single-wire CAN) utilizzato nei nuovi veicoli GM
J1962 Specifiche dei connettori
La specifica SAE J1962 fornisce due interfacce hardware standardizzate:

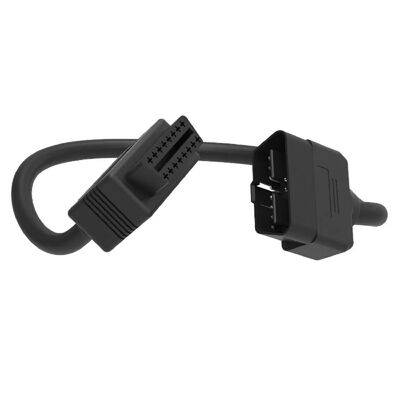

Tipo A:Utilizzato per veicoli con tensione di alimentazione di 12 V

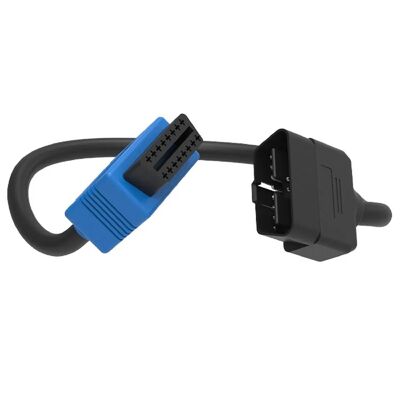

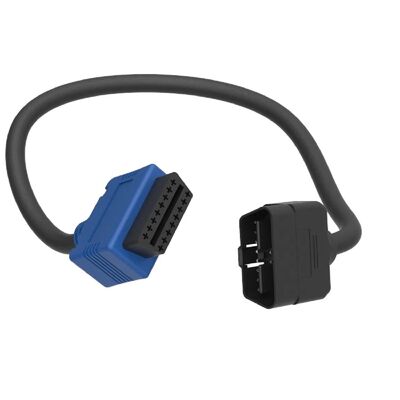

Tipo B:Utilizzato per veicoli a 24 V, contrassegnato in blu sulla parte anteriore dell'area a forma di D
Configurazione del pin
| Numero di pin | Descrizione |
|---|---|
| 1 | Discretione del fabbricante |
| 2 | SAE J1850 Bus + (VPW / PWM) |
| 3 | Discretione del fabbricante |
| 4 | Terreno del telaio |
| 5 | Terreno di segnalazione |
| 6 | CAN alto (ISO 15765-4 e SAE J2284) |
| 7 | ISO 9141-2 / ISO 14230-4 Linea K |
| 8 | Discretione del fabbricante |
| 9 | Discretione del fabbricante |
| 10 | Autobus SAE J1850 - (solo PWM) |
| 11 | Discretione del fabbricante |
| 12 | Discretione del fabbricante |
| 13 | Discretione del fabbricante |
| 14 | CAN Basso (ISO 15765-4 e SAE J2284) |
| 15 | ISO 9141-2 / ISO 14230-4 L Linea (facoltativo) |
| 16 | Potenza della batteria del veicolo: tipo "A" 12V/4A, tipo "B" 24V/2A |
Specifiche tecniche
Materiale:PA66, in scatola placcata conforme alla ROHS
Temperatura di funzionamento:-20°C a 80°C
Superstampatura:Personalizzato
Punto di lancio:4 mm
Voltaggio:12V per auto, 24V per veicoli pesanti
Profilo aziendale
- Società privata, fondata nel 1999
- Volume delle vendite oltre 16 milioni di USD dal 2017
- Azienda OEM & ODM con oltre 250 dipendenti, impianto di 7260 metri quadrati
- Specializzata in soluzioni economiche e progettazione e produzione di imbracature di filo innovative
- Certificato IATF16949 (2016) e ISO 9001 (2015)
- Fornitore certificato UL con cablaggio n. E468011 e cavo n. E479323
Certificazioni
Domande frequenti
Puoi aiutarmi con la progettazione?
Sì, siamo un'azienda ODM/OEM specializzata in imbracature di filo e montaggio di cavi dal 1999.
Quando inizi il lavoro di progettazione?
Forniamo i concetti di progettazione iniziali per la discussione. Dopo il preventivo e l'ordine, procediamo con disegni dettagliati e conferma del cliente.
Come gestisci i problemi di qualità?
Il nostro team di qualità e ingegneria risponde ai problemi di qualità entro 72 ore.
Avete prodotti standard per ridurre i tempi di consegna e i costi di attrezzatura?
Sì, manteniamo oltre 1000 serie di stampi, molti dei quali possono essere utilizzati direttamente per i progetti dei clienti.
Contattaci
Per ulteriori informazioni sui nostri assemblaggi di cavi diagnostici per auto SAE J1962 OBD II e soluzioni personalizzate, contattate il nostro team.
