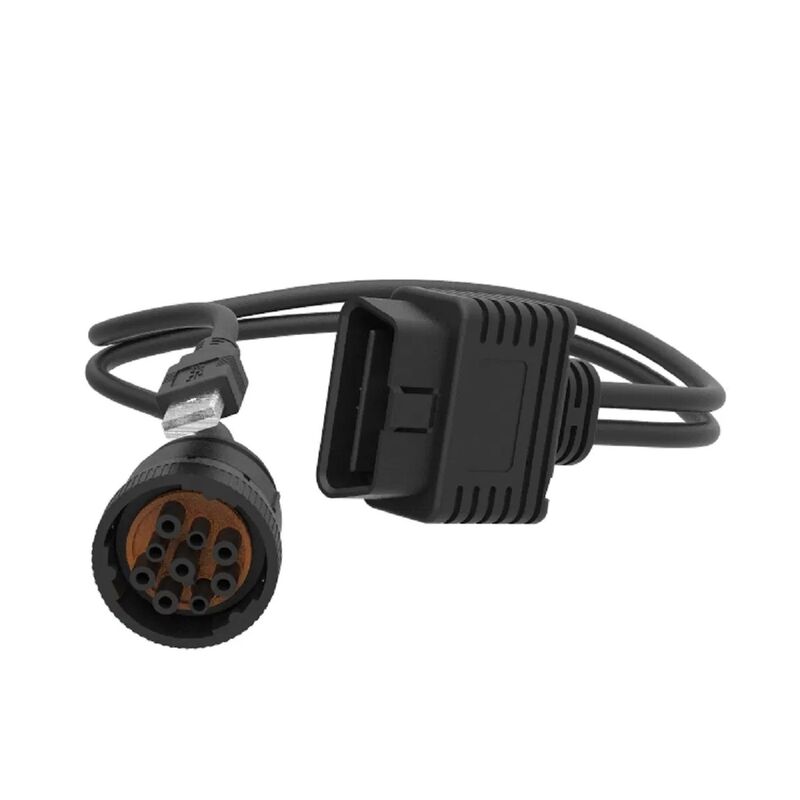

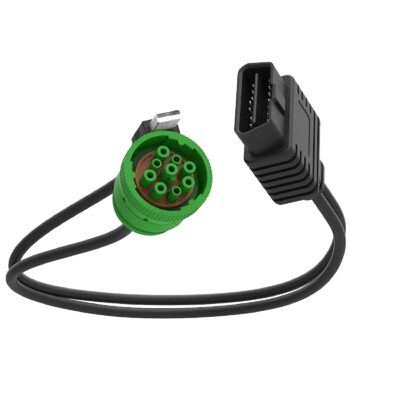

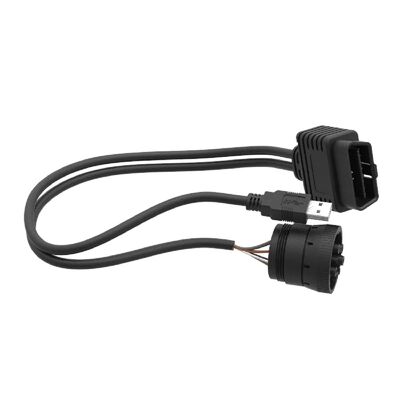

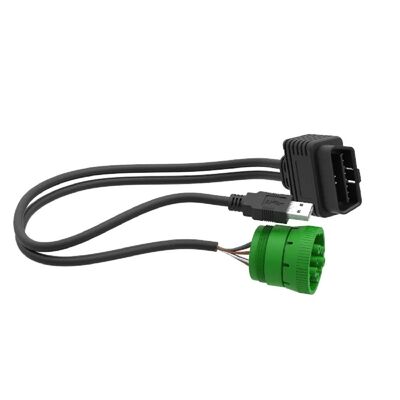

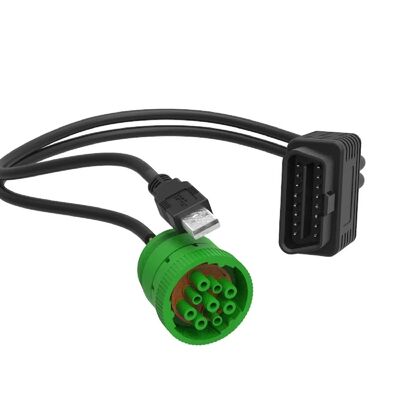

Assemblaggio cavo diagnostico J1939 a OBD II ad alte prestazioni
Dettagli:
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5.000 |
|---|---|
| Prezzo: | 100 |
|
Informazioni dettagliate |
|||
| Voltaggio: | CC 300V | Resistenza di contatto: | 3,0 ohm MASSIMO |
|---|---|---|---|
| Temperatura operativa: | -40ºC a +125ºC | Resistenza alle vibrazioni: | 20 g a 10-2000Hz |
| Grado di protezione IP: | IP68 | Profondità impermeabile: | 1,2 metri per 24 ore |
| Lunghezza cavità 3: | 1,609 pollici (40,87 mm) | Altezza cavità 3: | 1,069 pollici (27,15 mm) |
| Lunghezza cavità 4: | 1,639 pollici (41,63 mm) | Altezza cavità 4: | 1,595 pollici (40,51 mm) |
| Cavità 5 lunghezza: | 1,609 pollici (40,87 mm) | Altezza cavità 5: | 1,218 pollici (30,94 mm) |
| Lunghezza cavità 6: | 1,619 pollici (41,12 mm) | Altezza cavità 6: | 1,453 pollici (36,91 mm) |
| Lunghezza cavità 9: | 1,609 pollici (40,87 mm) | ||
| Evidenziare: | Cavo diagnostico J1939 a OBD II,Assemblaggio cavo diagnostico OBD II,Imbracatura J1939 con garanzia |
||
Descrizione di prodotto
Assemblaggio cavo diagnostico J1939 a OBD II ad alte prestazioni
Assemblaggio cavo diagnostico automobilistico TE Connectivity serie HD J1939 a OBD II SAE J1962
Specifiche chiave:
- Tensione: CC 300 V 5 m ohm/10 ms
- Resistenza di contatto: 3,0 ohm MAX
- Test di apertura, cortocircuito e cablaggio errato al 100%
Documentazione standard SAE
- J1708 - Definisce le comunicazioni seriali tra le centraline sui veicoli pesanti
- J1850 - Definisce il protocollo dati seriale con varianti VPW e PWM
- J1939 - Definisce il protocollo dati per veicoli commerciali pesanti
- J1962 - Definisce il connettore fisico per l'interfaccia OBD-II
- J1978 - Definisce gli standard operativi minimi per gli strumenti di scansione OBD-II
- J1979 - Definisce gli standard per le modalità di test diagnostico
- J2012 - Definisce i codici di errore e le definizioni
- J2178-1 - Definisce i formati dell'intestazione dei messaggi di rete
- J2178-2 - Fornisce definizioni dei parametri dati
- J2178-3 - Definisce gli ID dei frame dei messaggi di rete per intestazioni a singolo byte J2178-4 - Definisce i messaggi di rete con intestazioni a tre byte
- J2284-3 - Definisce il livello fisico e di collegamento dati CAN a 500 kbit/s
- J2411 - Descrive il protocollo GMLAN utilizzato nei veicoli GM più recenti
Connettore DEUTSCH serie HD10
La serie HD è un connettore cilindrico termoplastico sigillato ambientalmente progettato per un assemblaggio più rapido e semplice nei settori dei veicoli pesanti, inclusi camion, autobus, veicoli fuoristrada, gru e carrelli elevatori. Quando accoppiati, i contatti sono protetti da acqua, polvere, oli lubrificanti, carburante, sale stradale, grasso, fango e altri contaminanti.
Caratteristiche di prestazione:
- Intervallo di temperatura operativa: da -40°C a +125°C
- Nessuna crepa, scheggiatura o perdita dopo 20 cicli di test da -40°C a +125°C
- Nessuno sblocco o disaccoppiamento dopo livelli di vibrazione sinusoidale di 20 G a 10-2000 Hz
- Grado IP68 - impermeabile, resiste all'immersione sotto 1,2 metri d'acqua per 24 ore
Dimensioni del connettore
| Cavità | Lunghezza totale A (mm) | Altezza totale ØB (mm) | Lunghezza totale C (mm) | Altezza totale ØD (mm) |
|---|---|---|---|---|
| 3 | 40,87 | 27,15 | 41,63 | 21,62 |
| 4 | 41,63 | 40,51 | 41,63 | 32,54 |
| 5 | 40,87 | 30,94 | 41,63 | 25,43 |
| 6 | 41,12 | 36,91 | 41,63 | 28,98 |
| 9 | 40,87 | 40,47 | 41,63 | 32,54 |
Configurazione serie HD10
| Posizione | Dimensione contatto | Filettature posteriori | Spina | Prese in linea | Prese a flangia |
|---|---|---|---|---|---|
| 3 | 16 | no | HD16-3-16S | HD14-3-16P | - |
| 3 | 16 | sì | HD16-3-96S | HD14-3-96P | HD10-3-96P |
| 4 | 4/16 | sì | HD16-4-4S | - | HD10-4-4P |
| 5 | 16 | no | HD16-5-16S | HD14-5-16P | HD10-5-16P |
| 6 | 16 | sì | HD16-6-96S | HD14-6-96P | HD10-6-96P |
| 6 | 12 | sì | HD16-6-12S-B010 | HD14-6-12P | HD10-6-12P |
| 9 | 16 | no | HD16-9-16S | HD14-9-16P | HD10-9-16P |
| 9 | 16 | sì | HD16-9-96S | HD14-9-96P | HD10-9-96P |
| 9 (J1939) | 16 | sì | HD16-9-1939S | HD14-9-1939P | HD10-9-1939P |
Profilo aziendale
- Società privata, fondata nel 1999
- Volume di vendite superiore a 16 milioni di USD dal 2017
- Azienda OEM e ODM con oltre 250 dipendenti su 7260 metri quadrati
- Specializzata in soluzioni economiche e progettazione e produzione innovative di cablaggi
- Certificata IATF16949 (2016) e ISO 9001 (2015)
- Fornitore certificato UL con numero di cablaggio E468011 e numero di cavo E479323
Certificazioni
Domande frequenti
D: Potete aiutare con la progettazione?
R: Sì, siamo un'azienda ODM/OEM specializzata in cablaggi e assemblaggi di cavi dal 1999.
D: Quando inizierete ad aiutare con la progettazione?
R: Forniamo bozze di soluzioni iniziali per la discussione. Dopo il preventivo e l'ordine, iniziamo il disegno dettagliato e confermiamo i progetti con i clienti.
D: Cosa succede in caso di problemi di qualità?
R: Il nostro team di qualità e ingegneria risponde ai problemi di qualità entro 72 ore. Ci impegniamo per partnership a lungo termine e per fornire un servizio superiore.
D: Avete prodotti standard per ridurre i tempi di consegna e i costi di attrezzaggio?
R: Sì, disponiamo di oltre 1000 set di stampi, molti dei quali possono essere utilizzati direttamente per i progetti dei clienti. Il nostro team ha oltre 20 anni di esperienza con oltre 5000 prodotti.
Contattaci
Per maggiori informazioni sul nostro assemblaggio cavo diagnostico J1939 a OBD II ad alte prestazioni, si prega di contattare il nostro team di vendita.
