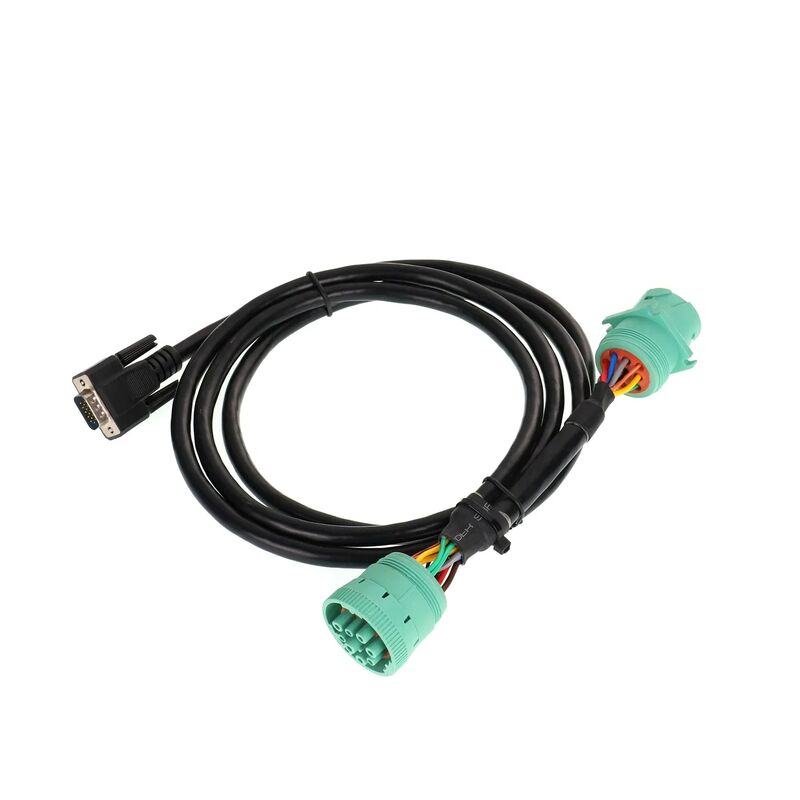

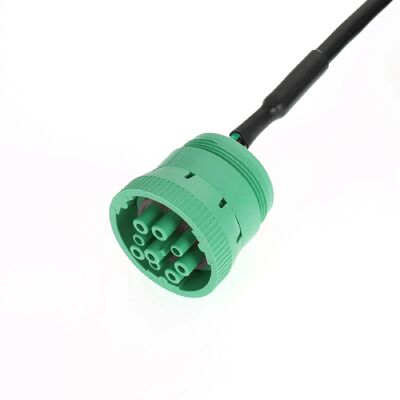

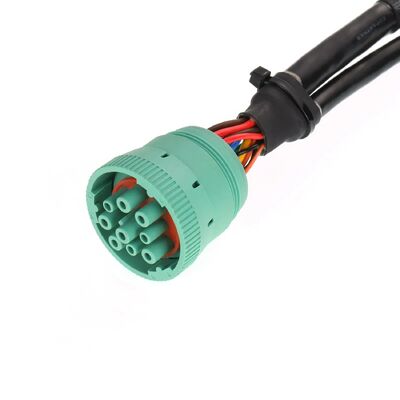

Kit cavo diagnostico Deutsch a 9 pin J1939 di alta qualità verde
Dettagli:
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 5.000 |
|---|---|
| Prezzo: | 100 |
|
Informazioni dettagliate |
|||
| Voltaggio: | CC 300V | Resistenza di contatto: | 3,0 ohm MASSIMO |
|---|---|---|---|
| Temperatura operativa: | -40ºC a +125ºC | Resistenza alle vibrazioni: | 20 g a 10-2000Hz |
| Valutazione di impermeabilità: | IP68 | profondità di immersione: | 1,2 metri per 24 ore |
| Tipo di connettore: | Serie tedesca HD10 | Conteggio dei pin: | 9 |
| Lunghezza del cavo: | 5m | Dimensione del contatto: | 16 |
| Lunghezza totale A: | 1.609 (40.87) | Altezza totale ØB: | 1.593 (40.47) |
| Lunghezza totale C: | 1.639 (41.63) | Altezza totale ØD: | 1.281 (32.54) |
| Cicli di prova: | 20 cicli -40ºC~+125ºC | ||
| Evidenziare: | Cavo diagnostico Deutsch a 9 pin J1939,Kit cablaggio verde J1939,Kit cavo diagnostico Deutsch a 9 pin |
||
Descrizione di prodotto
Kit di alta qualità di cavi diagnostici a 9 pin tedeschi J1939
Deutsch 9 Pin J1939 Green Diagnostic Cable Assembly
• Tensione: DC 300V 5m ohm/10 ms
• Resistenza di contatto: 3,0 ohm MAX
• 100% di test aperti, brevi e con fili sbagliati
Conformità alle norme SAE
- J1708- definisce le comunicazioni seriali tra ECU dei veicoli pesanti
- J1850- Definisce il protocollo di dati seriali con varianti per i produttori statunitensi
- J1939- Define il protocollo di dati per veicoli commerciali pesanti
- J1962- Definisce il connettore fisico per l'interfaccia OBD-II
- J1978- Definisce gli standard operativi minimi per gli strumenti di scansione OBD-II
- J1979- definisce gli standard per le modalità di test diagnostici
- J2012- Definisce codici e definizioni di problemi
- Dottore:- Definisce i formati di intestazione dei messaggi di rete
- J2178-2- Fornisce le definizioni dei parametri dei dati
- Classificazione:- Definisce gli ID dei messaggi di rete
- Classificazione:- Definisce i messaggi di rete con tre byte header
- Possono essere utilizzati:- Definisce il livello di collegamento fisico e di dati CAN di 500 kbit/s
- Fabbricazione- Descrive il protocollo GMLAN utilizzato nei veicoli GM più recenti
Connettore della serie DEUTSCH HD10
connettore cilindrico termoplastico protetto dall'ambiente, progettato per applicazioni pesanti su autocarri, autobus, veicoli da fondo, gru e carrelli elevatori.polvere, oli, carburante, sale stradale, grasso, fango e altri contaminanti.
Specifiche di prestazione
• Temperatura di funzionamento: -40oC a +125oC
• Nessuna crepa, frantumazione o perdita dopo 20 cicli di prova
• Resiste alle vibrazioni di 20 G a 10-2000 Hz per 2 ore
• IP68: impermeabile fino a 1,2 metri per 24 ore
Dimensioni della serie HD10
| Cavità | Lunghezza totale A | Altezza complessiva ØB | Lunghezza totale C | Altezza complessiva ØD |
|---|---|---|---|---|
| 3 | 1.609 (40.87) | 1.069 (27.15) | 1.639 (41.63) | 0.851 (21.62) |
| 4 | 1.639 (41.63) | 1.595 (40.51) | 1.639 (41.63) | 1.281 (32.54) |
| 5 | 1.609 (40.87) | 1.218 (30.94) | 1.639 (41.63) | 1.001 (25.43) |
| 6 | 1.619 (41.12) | 1.453 (36.91) | 1.639 (41.63) | 1.141 (28.98) |
| 9 | 1.609 (40.87) | 1.593 (40.47) | 1.639 (41.63) | 1.281 (32.54) |
Configurazione della serie HD10
| Posizione | Dimensione del contatto | Filati posteriori | Collegamento | Contenitore in linea | Flancella del recipiente |
|---|---|---|---|---|---|
| 3 | 16 | - No, no. | HD16-3-16S | HD14-3-16P | - |
| 3 | 16 | - Sì, sì. | HD16-3-96S | HD14-3-96P | HD10-3-96P |
| 4 | 4/16 | - Sì, sì. | HD16-4-4S | - | HD10-4-4P |
| 5 | 16 | - No, no. | HD16-5-16S | HD14-5-16P | HD10-5-16P |
| 6 | 16 | - Sì, sì. | HD16-6-96S | HD14-6-96P | HD10-6-96P |
| 6 | 12 | - Sì, sì. | HD16-6-12S-B010 | HD14-6-12P | HD10-6-12P |
| 9 | 16 | - No, no. | HD16-9-16S | HD14-9-16P | HD10-9-16P |
| 9 | 16 | - Sì, sì. | HD16-9-96S | HD14-9-96P | HD10-9-96P |
| 9 (J1939) | 16 | - Sì, sì. | HD16-9-1939S | HD14-9-1939P | HD10-9-1939P |
Profilo aziendale
• Società privata fondata nel 1999
• Volume delle vendite oltre 16 milioni di dollari dal 2017
• OEM & ODM con 250+ dipendenti, impianto di 7260 metri quadrati
• Specializzata in soluzioni economiche di imbracatura e design innovativo
• certificati IATF16949 (2016) e ISO 9001 (2015)
• fornitore certificato UL: cablaggio n. E468011 e cavo n. E479323
Certificazioni
Domande frequenti
D: Puoi aiutare con il design?
R: Sì, siamo una società ODM/OEM specializzata in imbracatura e montaggio di cavi dal 1999.
D: Quando inizia il lavoro di progettazione?
R: Forniamo soluzioni iniziali per la discussione, quindi iniziamo la progettazione dettagliata dopo la conferma dell'ordine.
D: Come gestite i problemi di qualità?
R: Il nostro team di qualità risponde entro 72 ore, impegnato in partnership a lungo termine e servizio superiore.
D: Avete prodotti standard per ridurre i tempi di consegna?
R: Sì, manteniamo oltre 1000 stampi e 5000+ prodotti con 20+ anni di esperienza in imbracature.
