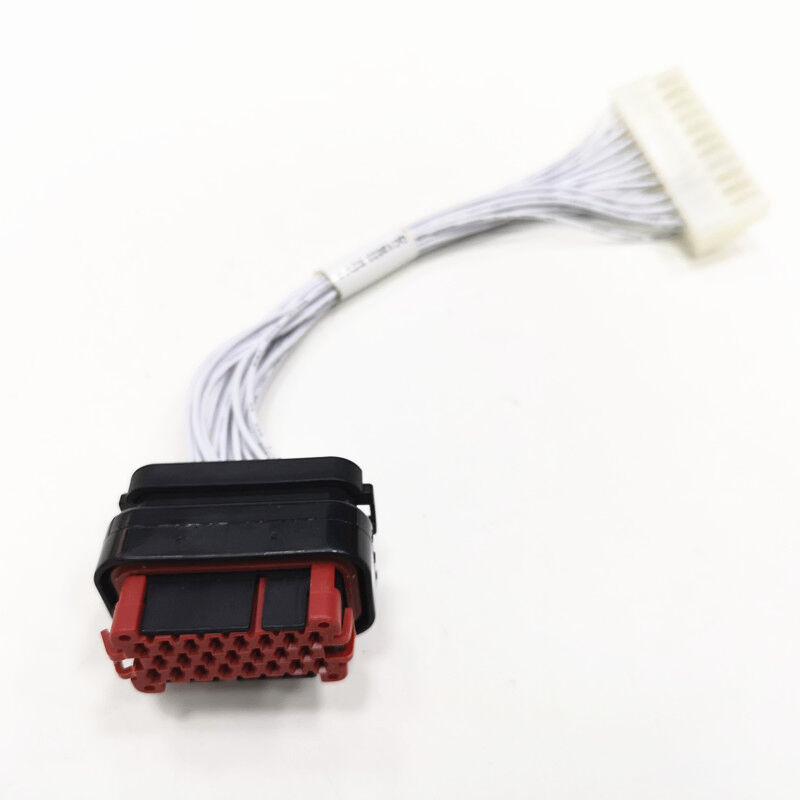

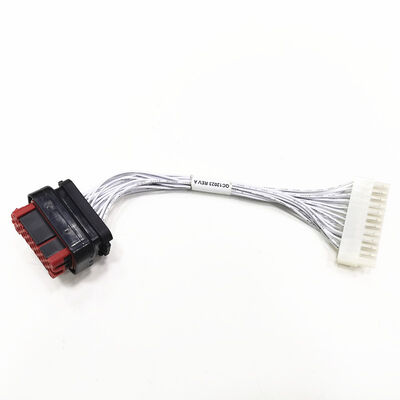

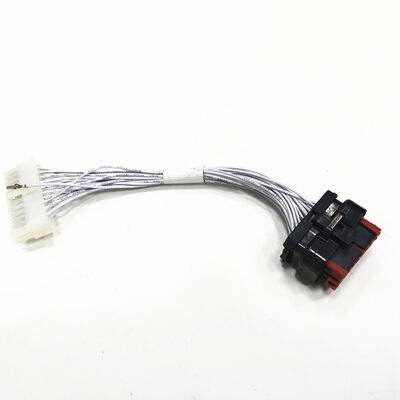

Connecteur de faisceau de câblage de l'ECU Tyco Ampseal vers Molex Mini-Fit
Détails sur le produit:
| Certification: | ISO9001, CE, CCC, RoHS, VDE |
Conditions de paiement et expédition:
| Quantité de commande min: | 5 000 |
|---|---|
| Prix: | 5.5 |
|
Détail Infomation |
|||
| Numéro de modèle.: | Série AMPSEAL | Matériau conducteur: | Cuivre |
|---|---|---|---|
| matériau de la gaine: | PVC | Matériau isolant: | XLPE |
| Forme du matériau: | Fil plat | Spécification: | 40*30*23 |
| Gamme de câbles: | 0,35 - 5,0 (mm2) | Plage actuelle: | 17 ampères (or), 8 ampères (étain) |
| Plage de température: | -40 - 125(°C) | Durabilité: | 10 cycles à 600 cycles par heure |
| Résistance d'isolation: | 100 mégohms | Test d'immersion: | 50 microampères à 48 volts DC |
| Vibrations aléatoires: | 10 Gs pour 8 heures par avion | Hauteur: | 1,32 (33,6) |
| largeur: | 1,36 (34,6) | ||
| Mettre en évidence: | Faisceau de câblage ECU Tyco Ampseal,Faisceau de connecteur Molex Mini-Fit,Faisceau de câblage automobile avec connecteur |
||
Description de produit
Connecteur de faisceau de câblage Tyco Ampseal vers Molex Mini-Fit ECU
Faisceau de câblage ECU Tyco Ampseal Series vers Molex Mini-Fit 4.2 Pitch
Série Tyco Ampseal 16
Les connecteurs AMPSEAL offrent une fiabilité robuste et une étanchéité environnementale. Ils sont disponibles en fiches pour câble et en connecteurs pour montage sur CI conçus pour résister aux applications sous capot à haute température. Le connecteur de boîtier de prise pré-assemblé est doté d'une étanchéité de contact intégrée et d'un joint interfaciale intégral qui protège les connecteurs accouplés.
Dimensions de la série Ampseal 16
| Position | Longueur | Hauteur | Largeur | Longueur droite | Hauteur |
|---|---|---|---|---|---|
| 8 | 1.32 (33.6) | 1.36 (34.6) | 1.08 (27.4) | 1.35 (34.3) | 1.26 (32.1) 1.61 (40.8) |
| 14 | 1.32 (33.6) | 1.36 (34.6) | 1.39 (35.4) | 1.35 (34.3) | 1.49 (37.9) |
| 23 | 1.32 (33.6) | 1.36 (34.6) | 1.87 (47.4) | 1.35 (34.25) | 1.26 (32.1) |
| 35 | 1.32 (33.6) | 1.36 (34.6) | 2.50 (63.4) | 1.35 (34.25) | 1.26 (32.1) |
Numéros de pièce de la série Ampseal 16
| Position | Couleur | Finition du contact | Boîtier de prise | Sans joint | Avec joint | Sans joint | Avec joint |
|---|---|---|---|---|---|---|---|
| 8 | Noir | Étain plaqué | 776286-1 | 776279-1 | 776280-1 | 776275-1 | 776276-1 |
| Plaqué or | 1-776286-1 | 1-776279-1 | 1-776280-1 | 1-776275-1 | 1-776276-1 | ||
| Naturel | Étain plaqué | 776286-2 | 776279-2 | 776280-2 | 776275-2 | 776276-2 | |
| Plaqué or | 1-776286-2 | 1-776279-2 | 1-776280-2 | 1-776275-2 | 1-776276-2 |
Spécifications de performance de la série Ampseal 16
| Plage de câble | 0.35 - 5.0 (mm²) |
| Plage de courant | 17 ampères (or), 8 ampères (étain) |
| Plage de température | -40 - 125 (°C) |
| Durabilité | Spécimens accouplés et désaccouplés pendant 10 cycles au taux maximum de 600 cycles par heure |
| Résistance d'isolement | 100 mégohms |
| Immersion | Le courant de fuite ne doit pas dépasser 50 micro-ampères à 48 volts CC. Immerger les spécimens à une profondeur de 100 mm dans de l'eau salée à 5 % à une température de 23 ± 5 °C pendant 1 heure. |
| Vibration aléatoire | Condition G, sauf plage de fréquences de 10 à 500 Hz. Soumettre les spécimens accouplés à 10 G pendant 8 heures par plan. |
Profil de l'entreprise
- Société privée, créée en 1999
- Volume de ventes supérieur à 16 millions USD depuis 2017
- Société OEM & ODM, avec plus de 250 employés, d'une superficie de 7260 mètres carrés
- Service pour des solutions économiques et une conception et fabrication innovantes de faisceaux de câbles
- Fournisseur certifié IATF16949 (2016) & ISO 9001 (2015), et UL avec numéro de câblage E468011 et numéro de câble E479323
Certification
Questions fréquemment posées
Pouvez-vous aider à la conception ?
Oui, nous sommes une société ODM / OEM, et nous sommes spécialisés dans les faisceaux de câbles et les assemblages de câbles depuis 1999.
Quand commencerez-vous à aider à la conception ?
Nous esquissons des solutions simples pour la discussion initiale. Après le devis et la commande, nous commençons le dessin et confirmons la conception avec le client.
Que se passe-t-il si des problèmes de qualité surviennent lorsque le client les découvre ?
Notre équipe qualité et ingénierie répondra positivement aux problèmes de qualité dans les 72 heures, car nous avons l'intention de maintenir des relations durables avec les clients et de valoriser la fourniture d'un meilleur service.
Avez-vous des produits standard pour réduire les délais de livraison pour les prototypes et les coûts d'outillage ?
Oui, nous avons plus de 1000 jeux de moules et certains peuvent être utilisés directement par les clients. De plus, nous sommes spécialisés dans la fabrication de faisceaux de câbles avec plus de 20 ans d'expérience et plus de 5000 produits.
Contactez-nous
Pour plus d'informations sur nos connecteurs de faisceau de câblage ECU Tyco Ampseal vers Molex Mini-Fit, veuillez contacter notre équipe de vente.
Vous voulez en savoir plus sur ce produit
